教程：构造孔和添加倒圆

在接下来的几步中，将构造孔特征。

1. 选择特征选项卡→实体特征组→孔命令 。

1. 在孔命令条上，单击孔选项按钮。



   此时显示孔选项对话框。

2. 在孔选项对话框中，执行以下操作：
   1. 将标准选项设为 ANSI 公制。
   2. 退出公差消息框。
   3. 将孔的类型设置为简单孔。
   4. 将直径设为 35。



      Note:

      黄色字段表示输入的孔大小不在所选孔类型和标准的数据库中。

   5. 单击确定。

对于此孔，您希望孔的中心处于凸台的圆形面上。

1. 在命令条上的关键点列表上，选择中心点选项 。

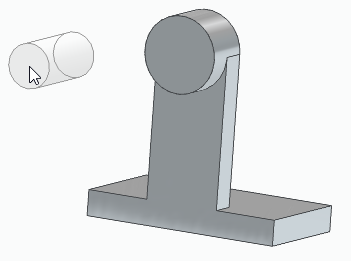

请注意，孔特征已附加到光标。

1. 在模型的多个面上移动光标，并注意到结果的预览图像已显示。
2. 如图所示，将光标定位在面上，但不要单击。
3. 将光标移到所示的圆形边上，注意孔中心自身处于圆形面上。
4. 单击以放置孔特征。



5. 注意，有一个孔特征仍附在光标上。因为这是您想要构造的仅有孔，右键单击以完成孔的放置。

请注意，除了孔特征之外，还显示了方向盘 (1) 和编辑定义手柄 (2)。

以后将对方向盘有更多的了解。

使用编辑定义手柄来编辑步骤化特征，比如孔。对于此教程，您将不编辑孔特征。

1. 在快速访问工具条上，选择保存命令 。

在接下来的几步中，使用倒圆命令对零件上的四条边进行倒圆。

1. 选择特征选项卡→实体特征组→倒圆命令 。

1. 选择显示的边。



2. 当显示动态编辑框时，键入 20，然后按 Tab 键。



   Note:

   对多条边进行倒圆时，按 Tab键可以继续选择更多的边。

1. 选择显示的边。



2. 右键单击以完成边倒圆。



1. 倒圆命令仍处于活动状态。
2. 选择显示的边。

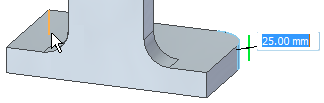

3. 键入 25，然后按 Tab 键指定倒圆大小。
4. 选择显示的边，然后右键单击，以完成对边的倒圆操作。



现在，模型应与该图情况相似。

1. 在快速访问工具条上，选择保存命令 。
