教程：处理关系

1. 在文件菜单上，选择打开命令。
2. 打开 ..\Program Files\NDS\Tiangong 2024\Training\stppbac.par。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
3. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
4. 在另存为对话框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成本练习。

请花少量时间来评估该零件。

• 请注意，绿色圆柱面 (1) 不同心。
• 请注意，蓝色平面 (2) 不共面。

此练习将演示如何使用面关系命令编辑现有面的位置。在接下来的几步中，使两个圆柱面同心，两个平面共面。

这样，零件上的两个支臂就相互对称，如图所示。

使用“选择”工具选择要编辑、复制和删除的元素。

1. 选择工具选项卡→选择组→选择。
   Note:

   您还可以在任何时候按 Esc 键退出其它命令。当退出其它命令后，选择命令自动激活。

1. 将光标定位于所显示的圆柱面上。当其高亮显示时，单击以将其选中。



   请注意，此时会显示选择命令条和方向盘。命令条沿窗口的任一侧竖直显示，并显示一组有针对性的选项。



   移动面时，指定模型上的相邻面如何回应移动，即原始面是移动还是复制以及该面在移动过程中是否与模型分离。

   您希望移动该面，使其与模型上的另一个面同心。要执行此操作，请在特征选项卡→面相关组中选择同心命令。

   Note:

   选择圆柱面时，会出现 2D 方向盘。单击原点旋钮，以更改为 3D 方向盘。

1. 选择特征选项卡→面相关组→同心命令 。

   您可以使用面关系命令修改一个或多个选定面的位置和方向，从而使它们与零件上的某个目标面几何相关。

请花少量时间来观察同心命令条上的选项：

应用某个关系时，先要在模型上选择一个目标面。在本示例中，您希望修改先前所选的面，使其与高亮显示的圆柱面同心。

1. 将光标定位于所示的圆柱面上，然后单击以将其选中。

   您先前选定的面将移动以便与目标面同心。



此时，您可以接受或取消对模型的更改。

1. 在同心命令条上，取消永久选项。
2. 在同心命令条上，单击接受。

   请注意，圆柱面与目标面同心，且方向盘出现。



3. 单击空白处可清除当前选择。

1. 将光标定位于所示的平的面上方，然后单击以选择它。此面为种子面，种子面会改变。



1. 在特征选项卡→面相关组中，选择共面命令 。

   请注意，永久选项 在命令条上已设置。

1. 将光标定位于所显示的面上。此面为目标面。种子面与目标面对齐。单击以选择该面。



   种子面变为与目标面共面，如图所示。



1. 在共面命令条上，单击接受。

   请注意，种子面与目标面共面，且方向盘出现，如图所示。



2. 单击空白处可清除当前选择。

   右臂现在与左臂对称。



由于共面关系上已设置了永久选项，因此该关系会显示在路径查找器选项卡中。

1. 在路径查找器中单击 符号，以展开关系收集器。



   请注意，共面关系在路径查找器的关系收集器中。

   您计算机上共面关系旁边的数字可能与插图中不同。

1. 在路径查找器中，将光标置于共面关系上方，但不单击鼠标。

   请注意，定义共面关系的模型面在图形窗口中高亮显示。

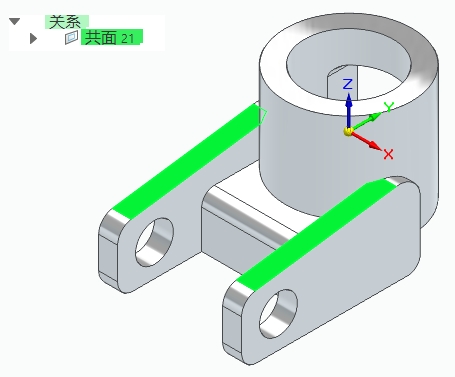

2. 在路径查找器中，单击以选择共面关系，然后移走光标。

   请注意，用于定义关系的面在图形窗口中被选中。



   使用路径查找器来查看、选择和删除模型面之间的关系。这在以后编辑模型时会很有用。

1. 单击空白区域可取消选择关系。
2. 在应用程序窗口左上侧的快速访问工具条上，选择保存命令 。
