教程：附加移动技法

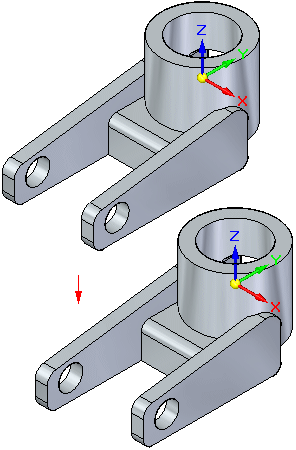

在接下来的几步中，修改模型以缩短右支臂，如图所示。

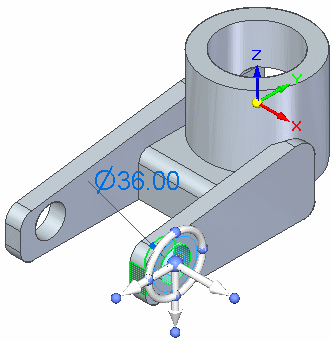

1. 将光标定位于所示的圆柱面上，当该圆柱面高亮显示时，单击以将其选中。



1. 按下 Ctrl键，将光标定位于图中所示的面之上，当该面高亮显示时，单击以将其选中。

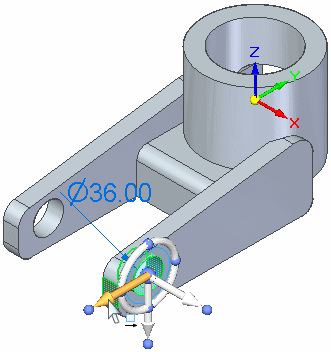

1. 将光标定位在方向盘的主轴上。当它高亮显示时，单击以选择它。



1. 向左和向右缓慢移动光标。

   观察以下情况：

   • 两个圆柱除料的位置和两个支臂的长度都随着光标的移动而变化。
   • 保留的设计意图关系检测到保持绕基本YZ平面对称关系。
     Note:

     基本平面中心对称关系会覆盖检测到的其他选择集关系。如果关闭此关系，则会检测到共面和同心关系。

   如前所述，当选择的几何元素与某个保留的设计意图关系匹配时，高级设计意图面板中的选项按钮呈绿色。

   对于此修改，您只希望更改选定元素在右支臂上的位置。

   这是轻而易举的，您只需清除设计意图面板设置中的保持绕基本YZ平面对称、共面和同心设置。

   您将学习三种方法，来实现此修改。

1. 您可以更改设计意图设置，以忽略在同步修改期间找到的关系。为此，在设计意图面板或高级 设计意图面板中关闭检测到的关系。
2. 请注意，检测到保持绕基本YZ平面对称关系，如高级设计意图面板中所示。当您移动选择集时，对侧的圆形除料和面将一起移动以保持对称。关闭保持绕基本YZ平面对称选项。



3. 现在，检测到共面和同心关系。当您移动选择集时，对侧的圆形除料和面将一起移动以保持这些关系。关闭共面和同心选项。



4. 当您移动选择集时，根据所需修改，对侧的圆形除料和面不会一起移动。请勿单击。按Esc键结束移动操作。



   Note:

   在整个建模会话过程中，设计意图设置保持活动状态。您可以在高级设计意图面板中单击恢复按钮以恢复默认设置。只为当前会话保留设计意图面板上的设置。

您可以暂停所有设计意图设置，以忽略在同步修改期间发现的所有关系。

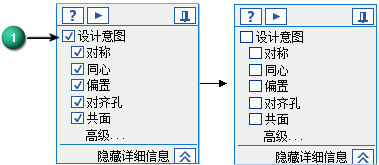

1. 在设计意图面板上，取消选中“设计意图”选项 (1)。



   或者在高级设计意图面板上，单击暂停按钮 。暂停后，此按钮变成红色。



2. 当您移动选择集时，根据所需修改，对侧的圆形除料和面不会一起移动。请勿单击。按 Esc键结束移动操作。
   Note:

   请您再次单击暂停按钮以重新应用设计意图设置。

通过使用解决方案管理器，可以管理同步修改解决问题的方式。解决方案管理器是一个图形界面，通过它可以直观地了解活动的解决状态。然后您可以通过与这些面交互来管理解决方案。

1. 单击高级设计意图面板上的恢复按钮来恢复设计意图设置。
2. 当您移动选择集时，按 Ctrl + E 键可启动解决方案管理器（或点击“解决方案管理器”(1) 按钮）。



3. 在解决方案管理器模式下，移动将暂停。解决中的模型面会更改颜色，以提供解决方案状态反馈。绿色面 (2) 是选择集中的面。蓝色面 (3) 是根据设计意图设置检测到的面。



4. 选择两个蓝色面。它们将变为红色，并从解决方案中删除。



5. 单击对勾以接受解决方案。



1. 在图形窗口中，将光标定位在右侧，并在移动增量值表示支臂缩短近 30 mm 时在动态输入框中键入30，然后按 Enter键。



2. 右侧支臂就缩短了 30 毫米。请注意，左支臂无变化。



1. 将光标从模型几何体移开，然后迅速双击鼠标左键以清除选择集。
2. 选择适合命令 ，以适合视图。

• 在快速访问工具条上，选择保存命令 以保存完成的零件。
