教程:构造平板

在接下来的几步中,您将对零件的顶面添加材料。

首先绘制草图,然后使用选择工具将草图拉伸为实体平板特征。

启动直线命令

  1. 选择草图选项卡→绘图组→直线命令

将草图输入锁定至模型面

绘制草图时,您可将草图输入锁定至模型上特定的平面。您希望在平面所定义的区域之外绘制时,这非常有用。

您可使用光标旁边显示的锁定符号,或者可以使用F3快捷键将光标输入锁定至草图平面。

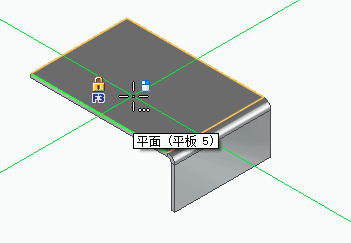

  1. 将光标定位于所显示的平的面上。

    请注意以下几点:

    • 此时平的面高亮显示。
    • 锁定符号显示在光标旁边。
    • 将出现工具提示。
  2. 在键盘上按F3键可将草图输入锁定至选定的面。

    请注意,锁定的平面指示符显示在图形窗口的右上角,如图所示。

    还要注意,当您在其他模型面上移动光标时,这些面不再高亮显示。所有草图输入现在都锁定至选定的模型面。

绘制直线

  1. 将光标定位在模型面的顶部拐角上,如图所示。当长模型边高亮显示并显示端点关系指示符 时,请单击以开始绘制直线。

  2. 移动光标,直到:
    • 显示竖直关系指示符,如下所示。
    • 直线长度约为 80 毫米。
    • 直线角度恰好是 90 度。

  3. 单击以完成第一条直线。

绘制另一条直线

  1. 直线命令仍处于活动状态,已准备好绘制与上一条直线的端点相连的另一条直线。
  2. 移动光标,直到:
    • 显示水平关系指示符,如上所示。
    • 直线长度约为 80 毫米。
    • 直线角度恰好是 0 度。

  3. 单击以放置直线。

绘制另一条直线

  1. 移动光标,直到:
    • 光标附近显示点和竖直关系指示符 ,如上所示。
    • 直线角度恰好是 -90 度。

  2. 单击以放置直线。
  3. 在绘制第三条直线之后,右键单击以结束本轮绘制。

    第三条直线已放置,如图所示。请注意,由三条直线和模型边包围的区域以着色模式显示。

观察结果

请花少量时间来观察完成的草图。

天工 CAD 中,当 2D 元素形成封闭区域时,它们称为草图区域。

这表示此草图对于使用选择工具来构造特征是有效的。虽然此草图没有封闭,它仍作为草图区域处理,因为草图底部的线性模型边封闭了草图上三条直线之间的间隙。

还请注意直线连接实体模型处和直线中点处的关系符号。

虽然在您构造下一个实体特征时会放弃草图和关系,但将这些关系构建到草图中是有用的。当您构造实体特征时,这些 2D 关系定向从草图中构造的面,并有助于在以后编辑实体特征时定义您需要的行为。

解锁草图平面

您完成草图元素的绘制,就将草图平面解锁。

  1. 将光标留在图形窗口中,按下键盘上的 F3 键可对草图平面解锁。

启动选择命令并选择草图区域

  1. 选择工具选项卡→选择组→选择命令
  2. 将光标定位在草图区域上(如图所示),然后单击以选择它。

    根据您的计算机的当前设置,草图区域可能高亮显示为着色元素或仅边缘可能高亮显示。

    请注意,会在图形窗口中显示一个手柄。

选择拉伸手柄并构造特征

  1. 将光标定位于拉伸手柄上,如上所示,当其高亮显示时,单击以选择它。

    一个平板特征就构造完成了,且草图会自动隐藏。请注意,此时方向盘和设计意图会出现。

保存文件

  1. 快速访问工具条上,单击保存按钮 以保存到目前为止完成的工作。
