教程：创建除料

1. 选择草图选项卡→绘图组→中心画矩形列表→2 点画矩形命令 。

2. 如图所示，将光标定位在面上，并按 F3键以锁定平面。



3. 单击以放置第一个点，并拖动对角线跨过折弯，大致情况如图所示。您绘制的直线代表矩形的对角线，系统将相应地绘制相连的直线。



4. 单击以完成矩形。



1. 按 Esc 退出2 点画矩形命令。此时，选择命令激活。
2. 单击矩形的边，并修改尺寸为80，如图所示，然后按Enter键。



3. 单击矩形的另一条边，并修改尺寸为 50，如图所示，然后按 Enter键。



1. 选择草图选项卡→尺寸组→间距命令 。

2. 单击弯边的左边，然后单击矩形的左边，然后单击以放置尺寸。在动态编辑控件中，键入 27，并按 Enter 键。



3. 右键单击可重新启动此命令。

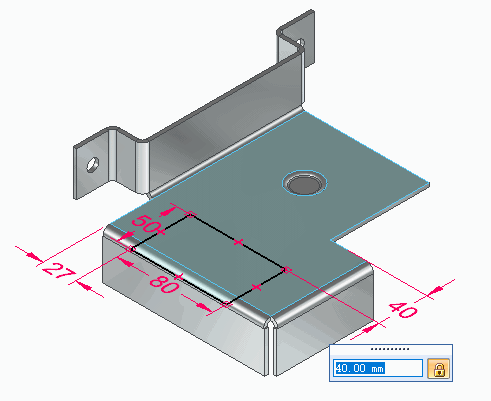

4. 依次单击矩形的顶边，如图显示的零件边，然后单击以放置尺寸，如图所示。在动态编辑控件中，键入 40，并按 Enter 键。



在接下来的几步中，您将使用这个矩形以及除料命令构造一个跨折弯的除料。

1. 选择特征选项卡→钣金组→除料命令。

请花少量时间来观察除料命令条上的选项：

• ：面法向除料类型选项指定要创建的除料类型。
• ：范围选项指定除料的范围类型。
• ：对称选项创建相对于区域对称的除料。
• ：关键点选项设置关键点的类型，您可以选择该类型来定义特征范围。
• ：包络切割选项指定在编辑轮廓期间展平受影响的折弯。
• ：关闭草图选项用于在开放和封闭轮廓支持之间进行切换。
• 选择类型选项指定选择单一草图或链草图。

1. 设置包络切割选项 .

1. 将光标定位于区域上，然后单击。



2. 将光标定位在第二个区域上，然后单击。



1. 右键单击以预览除料。



1. 右键单击以完成除料。

1. 在快速访问工具条上，单击保存按钮 以保存完成的零件。
