教程：移动面并构造弯边

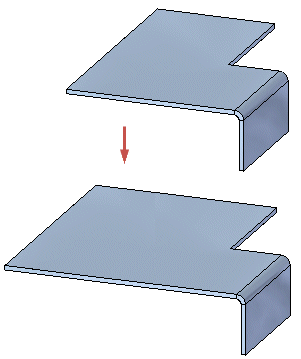

可以移动钣金面，如图所示。

1. 选择工具选项卡→选择组→选择命令 。

通过在零件上选择厚度面开始移动面。

1. 将光标定位在零件的左厚度面上，如上所示，然后单击以将其选中。

   手柄在选择的面 (1) 上显示，而选择命令条显示移动操作。



   在钣金件上选择厚度面时，可以执行以下多个操作。

   可以使用命令条上的选项进行以下操作：

   • 移动厚度面以更改零件的大小。
   • 构造弯边。
   • 定义模型上的所选面和其他面之间的关系。



   可以使用所选面上的手柄：

   • 通过单击手柄 (2) 上的长箭头来移动所选面。
   • 通过单击手柄 (3) 上的短箭头来构造弯边。

1. 将光标定位在手柄上的长箭头上，如图所示，然后单击以将其选中。



2. 将光标向右缓慢移动，然后向左移动。



   注意，面与光标一起移动。

1. 将光标定位在左侧，使面延长大约 20 毫米，如图所示，然后键入20 ，并按 Enter键以精确定义移动距离。



   模型就会更新，如图所示。



2. 将光标从零件上移开，然后单击以完成移动操作。

1. 选择适合命令 ，使视图内容适合图形窗口。

如图所示，您将在零件的左边处构造弯边。使用选择工具构造这些类型的弯边。

1. 选择工具选项卡→选择组→选择命令 。

   您将添加的弯边是弯边中最简单的一种情况。它是矩形，并延伸要添加到其中的厚度面的全长。您将看到构造此弯边的速度非常快。

通过在零件上选择厚度面来构造弯边。

1. 将光标定位在零件的左厚度面上，如图所示，然后单击以选择它。



1. 将光标定位在手柄的短箭头上，如图所示，然后单击以将其选中。



   新弯边将附加到光标上。移动光标时，弯边的长度会动态更新。



1. 在窗口中移动光标，请注意弯边长度会跟随光标动态更新。
2. 将光标定位在零件上，如图所示，在弯边范围动态输入框中键入 40，然后按 Enter。



弯边应与插图匹配。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。
