在装配中使用系统库

创建新的系统库成员时，必须遵守以下规则：

• 只能选择顶层装配中的零件和完整子装配。

• 处于备选装配中时不能创建系统库成员。可用成员另存为命令来将备选装配副本保存为普通装配来使用此功能。

• 在子装配中被原位激活时不能创建系统库成员。

使用主页选项卡系统组上的创建系统库命令，创建一个新的系统库成员。单击创建系统库按钮时，命令条将指导您完成创建系统库成员所需的步骤：

• 选择想要的装配部件

• 选择要捕捉的特征（可选）

• 查看捕捉到的关系

• 定义新装配文档名称、模板和位置

所有在激活的装配中的零件和子装配都可添加到系统库文档中。在添加子装配时，必须添加整个子装配。不可选择子装配中的单独的零件。可在装配窗口中或路径查找器中选择要捕捉的零件。如果选择了装配阵列，则用于定义阵列的零件会自动捕捉。

选定的部件对话框中列出了您所选择的零件和子装配。在新的系统库成员中选择了所需的所有零件和子装配后，单击命令条上的接受按钮，继续进行捕捉特征步骤。自动捕捉用于定位零件和子装配的关系。

仅能捕捉使用零件间 关联技术创建的特征。如果使用在选择部件步骤中选定的某一零件作为父级来创建其他零件的关联特征，则该其他零件中的关联子特征可在系统库成员中使用。例如，如果使用投影到草图命令构造安装平面中的孔特征 (A)，以便以关联方式包括托架零件中的边 (B) (C)，则孔特征 (A) 可以成为系统库文档的一部分。

在上一个示例中，系统库成员就将由托架零件 (A)、螺栓和垫圈 (B) (C) 及孔特征 (D) 组成。此后放置系统库文档后，将不放置平面零件本身。

选择了已用作相关联零件间特征的父级的零件时，可包括在新系统库文档中的子特征在捕捉的特征对话框列出，并在装配窗口中高亮显示，以使您可以仅选择要捕捉的特征。

还可以捕捉任何修改了相关联零件间特征的处理特征。例如，如果添加倒角到前面提到的孔中，则可通过在装配窗口中选择倒角特征来将倒角添加到捕捉到的特征列表中。

在选择了要捕捉的特征之后，单击命令条上的接受按钮。如果不想为新的系统库文档捕捉特征，可单击命令条上的下一步按钮，以绕过此步骤。

在定义要捕捉的零件和特征之后，将显示获取关系对话框，以便审核捕捉的零件、特征和位置关系。可单击获取关系对话框上列出的关系以高亮显示用于定义选定的关系的面，或者可单击对话框上的确定按钮来关闭对话框。

在单击命令条上的创建组按钮时，将显示创建系统库对话框，以便定义系统库文档名和位置、要使用的装配模板，并重命名捕捉到的特征。

如果要与公司的其他用户共享系统库文档，则应定义文件名和位置惯例以便使用系统库文档。

通过从路径查找器上的零件库页上将系统库成员的装配文档拖放到装配窗口，放置系统库成员文档。将系统文档拖入装配窗口时，将显示命令条和输入对话框，指导您完成放置系统文档所需的步骤：

• 定位零件

• 定位特征

将组成系统库文档的零件也暂时放在装配窗口中。

输入对话框列出定位系统库部件所需的装配关系。在放置部件零件和捕捉的特征时，命令条上提供选项以跳过捕捉的关系或特征。完成定义关系所需的步骤时，将更新输入对话框以指示已完成的步骤。

定位零件的方式与在装配中定位零件的方式类似，是通过选定装配中已有的零件，和该零件上的面或元素来定义关系。如果设置了定位零件时使用简化步骤选项，则定义关系只需在装配零件上选择一个面或元素即可。

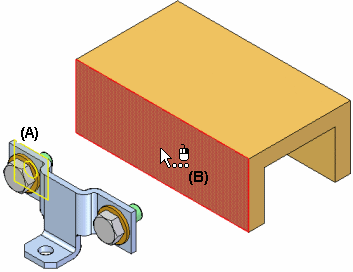

将系统库成员放入装配时，第一个定位关系中放置零件的面会高亮显示 (A)。然后就可以选择装配中的目标面以满足第一个关系 (B)。输入对话框显示关系类型以及每个关系的默认值。还可以使用命令条定义第一个关系的新偏置值，或完全跳过定义关系这一过程。

选择第一个关系的目标面后，将重定位这组零件，且高亮显示第二个定位关系的放置零件上的面。然后就可以选择装配中的目标面以满足第二个关系 (B)。

持续这样做，直到已定义或跳过所有定位关系为止。

定义装配关系之后，指定要用捕捉的特征修改的零件。例如，如果正在放置的特征为孔特征，则要在要应用孔特征的装配零件 (A) 上选择一个平面。孔特征作为用于定义特征的父级零件的子级以关联方式进行链接。在此示例中，父级零件为托架零件 (B)。

放置后，这些零件的行为与装配中的任意零件完全相同。系统库文档本身不会放置在装配中。它是用作定义系统部件的容器。

创建系统库成员时和放置系统库成员时使用的零件间关系会在路径查找器中指出，并可以使用零件间管理器对话框作进一步审核。

例如，在路径查找器中向子级零件 (A) 添加一个符号以指示其以关联方式链接到装配中的另一个零件。
