示例：拔模选项

拔模选项对话框提供了下列选项。

从平面：您可以选择一个参考平面或平的面来作为拔模平面 (A) 使用，然后使用同一平面来定义枢轴位置 (B)。枢轴位置的零件尺寸将保持不变，并且还将添料或除料以构造拔模特征。在此例中，由于拔模平面位于零件的大致中心位置，因此将移除枢轴位置上方的材料，并向枢轴位置下方添料来构造特征。

从边：可以选择零件上的一条或多条边来定义枢轴位置。当使用从边选项时，只能向与所选边相邻的面添加拔模。

从分型面：可以选择一个构造曲面 (A) 来定义枢轴位置。

从分型线：您可以选择一条分型线 (A) 来创建拔模。

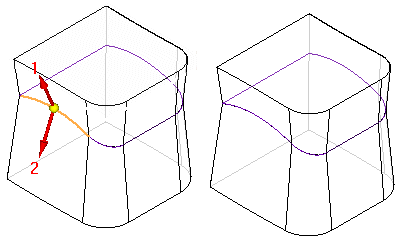

分割拔模：您可以使用分割拔模选项同时在两个方向上对零件进行拔模。在顺序建模中，可使用分割拔模选项来一次应用两个拔模角。

阶梯拔模：通过使用下图所示的分型线，您可以应用阶梯拔模。阶梯拔模选项在需要保持拔模面不变的地方添加台阶。

对于垂直选项，将创建垂直于拔模面的阶梯面 (A)。对于锥形选项，创建的阶梯面与拔模面呈锥形 (B)。
