扫描选项对话框

单一路径和横截面

指定您要使用单一路径和单一横截面来创建扫描特征。

可以使用命令条修改现有单一路径和单一横截面扫描特征，以添加更多的路径或横截面。例如，要添加横截面，选择特征，转至横截面步骤，然后单击平面或草图步骤按钮。要添加多个横截面，可以选择参考平面、草图元素或模型边。

多个路径和横截面

指定您要使用多个路径和横截面来创建扫描特征。可以使用最多三条路径曲线和许多个横截面。

法向

指定横截面轮廓与路径曲线的法向平面保持固定关系。

平行

指定横截面轮廓与横截面轮廓平面保持固定和平行的方向。

参数化

改变横截面轮廓的方向，以使得路径曲线上的点与下层路径曲线上按比例的参数距离相符。此选项仅在定义了两条或多条路径曲线时可用。

每条路径曲线必须是单一元素。如果正在使用的路径曲线有多个元素，则可以使用对于派生曲线命令可用的单个曲线选项，以创建单个元素路径曲线，或者可以设置弧长选项，说明如下：

此选项对于构造带有两条路径曲线和一个横截面的扫描特征，且您希望该特征延伸至两条路径曲线末端的情况非常有用。请注意：参数化选项 (1) 延伸至两条路径曲线的末端，其中法向选项 (2) 会停止两条路径曲线末端中短的那个。

弧长

改变横截面轮廓的方向，以使得路径曲线上的点与下层路径曲线上按比例的弧长距离相符。此选项仅在定义了两条或多条路径曲线时可用。可以使用由单个元素或多个元素构成的路径曲线。

此选项对于构造带有两条路径曲线和一个横截面的扫描特征，且您希望该特征延伸至两条路径曲线末端的情况非常有用。请注意：弧长选项 (1) 延伸至两条路径曲线的末端，其中法向选项 (2) 会停止两条路径曲线末端中短的那个。

相切连续

指定相邻扫描段是相切和连续的，但不需要具有相同的曲率半径。

曲率连续

指定相邻扫描段是相切、连续且具有相同的曲率半径。这将使表面更平滑，而且在构造美观表面时也很有用。

此示例图示了无合并 (1)、完全合并 (2) 和沿路径合并 (3) 的情况。使用零件画笔更改表面颜色。

不合并

不合并输出面。

完全合并

合并尽可能多的面，给定输入几何体。

沿路径

合并尽可能多的仅沿路径方的面，给定输入几何体。

通过对沿路径曲线的横截面曲线设置比例来构造扫描特征。在您选择了路径和横截面曲线之后，这些选项仅对单一路径和横截面扫描可用。可以指定特征各终点的比例值。

如果您指定一个大于 1 的比例值，则在指定的特征终点增加扫描特征的大小。如果您指定一个小于 1 的比例值，则在指定的特征终点减少扫描特征的大小。如果您指定一个等于 1 的比例值，则不会对指定的特征终点应用缩放。

下面的示例中描述 (1)：无比例，(2)：起始比例为 1，终止比例为 1.5，(3)：起始比例为 0.5。终止比例为 1.5。

沿路径缩放

指定您要沿路径曲线缩放横截面。

起始比例

指定起始比例值。

终止比例

指定终止比例值。

如果您指定一个大于零的数值，则从路径曲线的起点开始以顺时针方向应用扭转。如果您指定一个小于零的数值，则从路径曲线的起点开始以逆时针方向应用扭转。如果您指定零，则不应用扭转。

无

指定不对特征应用扭转。

圈数

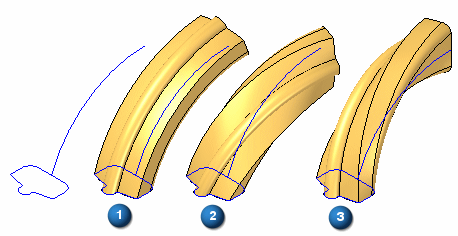

通过指定横截面沿整个路径曲线扭转的圈数，对特征应用扭转。下面的示例中描述 (1)：没有扭曲 (2)：0.25 圈 (3)：–0.25 圈。

单位长度的圈数

通过指定单位路径曲线长度的横截面扭转圈数，对特征应用扭转。下面的示例中描述 (1)：没有扭曲，(2)：0.10 圈每 42 厘米路径曲线，(3)：–0.10 圈每 42 厘米路径曲线。示例路径曲线的全长大约为 84 毫米。

角度

通过指定路径起点和终点处的扭转度数来对特征应用扭转。下面的示例中描述 (1)：没有扭曲，(2)：起点处零扭曲和端点处 90 度扭曲，(3)：起点处零扭曲和端点处 -90 度扭曲。

起始角度

指定起始扭转值。

终止角度

指定末端扭转值。
