选项页面（干涉选项对话框）

控制如何检查零件干涉并定义分析的输出类型。

根据以下选项检查选择集 1

指定要对选择集 1 检查哪些零件的干涉情况。

本身

在集合 1 中的零件之间检查干涉。

输出选项

指定干涉分析的输出类型。

生成报告

将分析结果输入到文本报告中，您可以通过设置报告选项卡上的选项对其进行配置。

干涉体积

指定如何管理干涉体积。

显示: 在图形窗口中临时显示干涉零件的布尔交集。退出此命令时，将不再显示干涉。
另存为零件: 将干涉体积另存为新的零件文档，这些文档将添加到装配中。每一个新的零件文档都固定在装配中。您可以使用装配路径查找器高亮显示、隐藏和删除这些零件。

隐藏不在选择集 1 和 2 中的零件

隐藏不属于任一集合（因为不包含在干涉分析中）的零件。退出命令时会重新显示隐藏的零件。

高亮显示干涉零件

高亮显示干涉零件。当设置此选项后，干涉零件将在图形窗口中高亮显示。这样可以更容易地在大型装配中找到干涉零件。

检查构造几何体的干涉

检查实体和曲面构造的干涉。在处理过程中，曲面几何体并非必须显示。

灰色显示不干涉的零件

暗色显示不干涉其他零件的所有零件。这样可以更容易地在大型装配中找到干涉零件。退出命令时会重新显示以暗色显示的零件。

可以使用“天工 CAD 选项”对话框视图选项卡上的原位激活时暗色显示周围零件选项来设置暗色属性。

隐藏不干涉的零件

隐藏不干涉其他零件的所有零件。这样可以更容易地在大型装配中找到干涉零件。退出命令时会重新显示隐藏的零件。

忽略匹配螺纹之间的干涉

指定是否要报告螺纹圆柱体与螺纹特征匹配的螺纹孔之间的干涉。确定螺纹特征匹配、天工 CAD 是否为螺纹圆柱体与螺纹孔比较标称直径和螺纹类型值。

构造螺纹特征时，将使用 Holes.txt 文件来指定这些值。有关更多信息，请参见帮助主题螺纹特征。

设置此选项时：

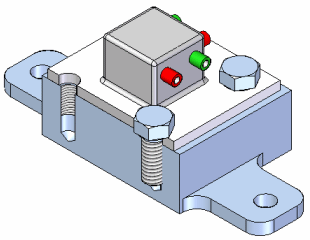

例如，标称直径和螺纹类型对于左侧的螺栓和螺纹孔匹配。对于右侧的螺栓和螺纹孔，标称直径匹配但螺纹类型不匹配。设置忽略匹配螺纹之间的干涉选项时，仅对右侧的螺栓和螺纹孔检测干涉。

清除该选项时，使用匹配螺纹特征在螺纹圆柱体和螺纹孔之间检测干涉。

Note:

如果螺栓对于盲孔过长，或螺栓直径对于非螺纹孔过大，则始终能检测到干涉。

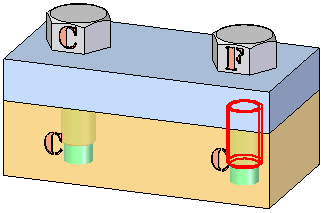

干涉检查将始终报告螺栓螺纹部分延伸超过孔螺栓部分中存在的干涉，如图所示。

忽略与非螺纹孔干涉的螺纹紧固件

设置此选项时，将忽略检查干涉时螺纹圆柱体与非螺纹孔之间的干涉。此选项在使用没有螺纹的孔中的自攻紧固件忽略干涉时非常有用。

清除此选项时，如果螺栓的标称直径大于孔的直径，则将检测到干涉。

Note:

如果螺栓长于盲孔，则始终检测到干涉。
