构造旋转拉伸或除料：后续特征

选择工具选项卡→选择组→选择。

将光标定位在草图区域内，并当该区域高亮显示时，单击以将其选中。

显示拉伸手柄 (A)。

可通过两种方法调用旋转命令：

• 第 1 种方法

  1. 将光标定位在拉伸手柄上的原点把手(B) 上，然后单击以将其选中。



  2. 将光标定位在要用作旋转轴的草图元素或模型边上。

     手柄切换为旋转手柄。

     Note:

     还可以将轴放在空间点的手柄上。



  3. 单击以在草图元素或模型边上放置旋转手柄。



• 第 2 种方法

  1. 在命令条上，单击旋转选项。



     拉伸手柄切换为旋转手柄 (A)。



  2. 将光标定位在旋转手柄上的原点把手上，然后单击以将其选中。

  3. 将光标定位在要用作旋转轴的草图元素或模型边上。单击以在草图元素或模型边上放置旋转手柄。

     Note:

     还可以将轴放在空间点的手柄上。



  Note:

  在旋转命令条上，创建实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。



要指定特征范围，单击旋转手柄上的圆环，然后执行以下操作之一：

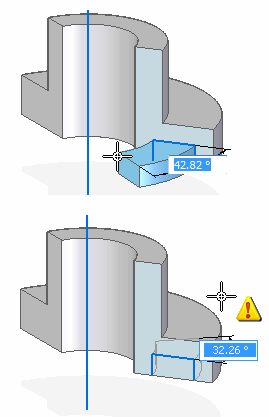

• 在命令条上，打开自动选项，沿着向实体内和实体外的方向移动光标，以添加 (C) 或移除 (D) 材料。

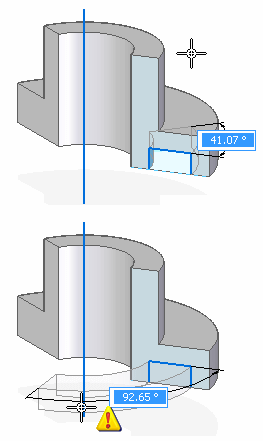

• 在命令条上，打开添料选项，移动光标以向实体中添料。可以按空格键在添料和除料选项之间切换。



• 在命令条上，打开除料选项，移动光标以从实体中除料。可以按空格键在添料和除料选项之间切换。



选择特征选项卡→实体特征组→旋转。

执行以下操作之一：

• 在命令条上，选择面选项，将光标定位在草图区域中，然后当该区域高亮显示时，单击以将其选中。



  拉伸手柄切换为旋转手柄 (A)。



• 在命令条上，选择链选项，将光标定位在相连成链的草图元素上，然后单击以选择它们。



  拉伸手柄切换为旋转手柄 (A)。



• 1. 将光标定位在旋转手柄上的原点把手上，然后单击以将其选中。

  2. 将光标定位在要用作旋转轴的草图元素或模型边上。单击以在草图元素或模型边上放置旋转手柄。

     Note:

     还可以将轴放在空间点的手柄上。



     在旋转命令条上，创建实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。



要指定特征范围，单击旋转手柄上的圆环，然后执行以下操作之一：

• 在命令条上，打开自动选项，沿着向实体内和实体外的方向移动光标，以添加 (C) 或移除 (D) 材料。





• 在命令条上，打开添料选项，移动光标以向实体中添料。可以按空格键在添料和除料选项之间切换。



• 在命令条上，打开除料选项，移动光标以从实体中除料。可以按空格键在添料和除料选项之间切换。
