构造直接建模抽壳实体

  1. 选择特征选项卡→实体组 →抽壳。

  2. 单击任何要保持开放的面。

    单击某个面时，窗口动态地更新以显示抽壳。

    Note:

    可以使用抽壳命令条上的 按钮从抽壳排除面。要排除某个面，请单击该按钮，然后单击要排除的面。

  3. 键入抽壳的公共厚度。

  4. 单击箭头来定义抽壳的方向。

  5. 右键单击以完成特征。

Tip:

  • 您可以添加面到现有的抽壳。创建抽壳后，选择特征选项卡→实体组→抽壳以显示抽壳命令条。在命令条上，单击 按钮，然后单击要包括的面。

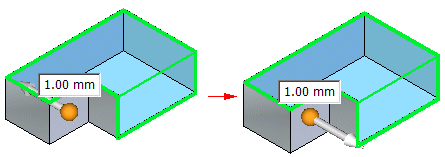

  • 您可以编辑抽壳使某些壁厚于或薄于公共壁厚。单击要应用非同一厚度的面并键入非同一厚度值。
