使用文本轮廓命令

在零件、钣金、装配和工程图中使用文本轮廓命令，可绘制包含文本的轮廓或草图。这使您能在零件上构造代表文本的特征，例如标签和戳记号。也可使用文本轮廓作为阳文特征。

文本轮廓创建工作流程包含两个步骤：

创建文本轮廓后，可使用拉伸命令生成 3D 文本特征。

指定轮廓文本

创建和编辑文本轮廓时，可在文本对话框中添加要显示在特征上的文本并指定其格式设置。格式设置选项包括字体类型、字体样式、字体大小、字符间距、行距以及水平对齐方式（靠左、居中、靠右）。

按 Enter 键可创建多行文本，或插入行以创建段落。

文本轮廓的宽度由在文本对话框中键入的最长文本行的宽度决定。高度由键入的文本行数决定。可以通过更改边距设置来控制文本与文本轮廓边界框之间的间距。

有关说明，请参见放置文本轮廓。

放置文本轮廓时，系统默认为将它在框中显示：

如果将其沿解析（如圆弧）放置，它将显示如下：

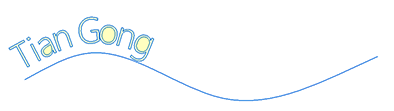

也可按以下方式将其沿曲线放置：

Note:

可以编辑现有的文本轮廓对象，方法是在图形窗口中或图纸上选择文本，然后在命令条上选择文本步骤按钮。

轮廓中的关联文本将自动更新，并使用全部更新命令。

有关更多信息，请参见编辑文本轮廓。
