减去命令(布尔)

使用减去命令(布尔) 从选定的目标体中移除工具体体积。可以选择多个目标体和多个工具体。工具体可以是设计体、构造体或其他装配部件。

装配环境的 减去命令带有尽可能创建直接建模减去选项。如果创建了顺序建模减去,零件间复制的曲面将放置在目标体中。在顺序建模减去中,也有一个选项可保持零件间链接。

还可以将参考平面或曲面用作工具。这些工具没有体积。选择要从目标体中减去体积的方向。

如果生成的体是非歧义的,则可以通过使用布尔选项对话框中的以下某个选项预设要创建输出体的类型。

  • 创建多个设计体

  • 失效(无输出)

Note:

当从较高层的装配原位激活装配部件时,其他装配部件将成为布尔操作的有效工具。

装配减去

可以从使用直接建模和装配减去命令创建的圆柱除料识别孔。还可以识别螺纹孔和间隙孔。

识别孔选项:

  • 如果工具带螺纹,则将孔识别为螺纹孔。

  • 从数据库匹配最接近的非螺纹除料的大孔(以创建间隙孔)

  • 不识别大于以下长度的孔(值)。

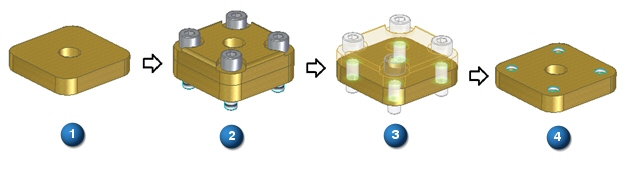

在下图中:

  1. 原始零件。

  2. 已组装的紧固件。

  3. 使用减去命令创建的孔。

  4. 识别出的带有螺纹的孔

减去命令可以从在 天工 CAD 2023 及后续版本中创建的框架、管道、加固板和内部部件中减去装配对象。

Note:

该命令的创建装配特征选项对于包含在 天工 CAD 2024 之前版本中所创建焊接特征的文件(原有文件)是禁用的。

要为 天工 CAD 2024 之前版本文件启用该选项:

  1. 从活动装配中删除所有焊接零件和特征,如框架、管道和装配特征。

  2. 保存文件。

  3. 重新创建已删除的特征。

散开区域减去操作

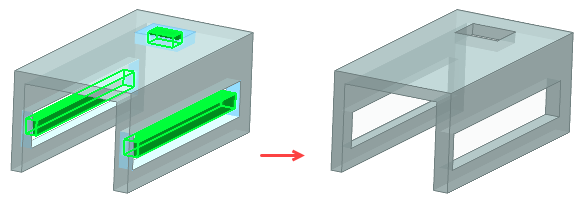

在零件和装配中,可以从减去结果中选择和移除散开区域。

减去命令条上,指定工具体或体后,单击选择区域步骤

选择区域步骤中,选择要从减去结果中移除的散开区域。

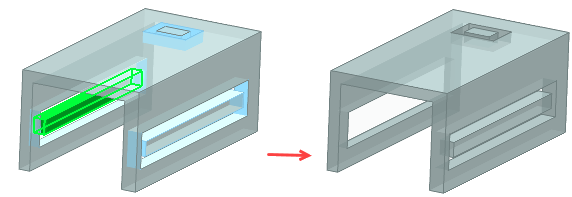

使用选择区域步骤上的选择内部区域选项可在减去运算中包含散开区域。

Note:

可以使用反选选项来反转散开区域的选择状态。
