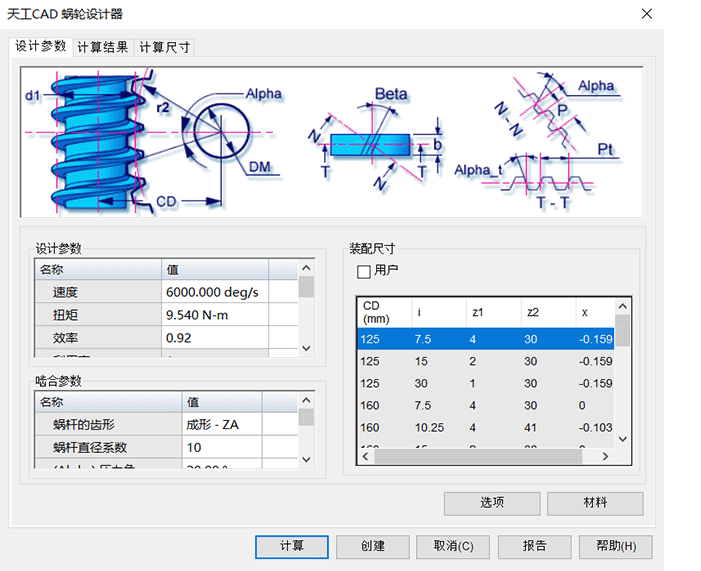

蜗轮设计参数选项卡

设计参数选项卡提供了用于输入设计蜗轮所需详细信息的选项。

设计参数

可在此区域输入用于蜗轮设计和强度计算的参数。

啮合参数

可在此区域定义蜗杆和蜗轮的特定参数。蜗杆齿廓、压力角、直径系数是您通过此区域提供的一些重要参数。

装配尺寸

此区域提供尺寸约束表，使用该表，可以选择重要参数，如中心距 (CD) 或模块 (m)、传动比 (i) 或蜗杆直径系数 (q)、蜗杆上的螺旋齿数 (z1)、蜗轮齿数 (z2)。您可以选择其中任意一行作为可用的设计参数组合。

选项按钮

使用选项按钮打开输入条件窗口并选择用于强度验证的齿轮和计算方法。设计参数选项卡上提供的输入基于在输入条件窗口中所选择的条件。

材料按钮

使用材料按钮选择蜗轮对的材料。
