蜗轮用户特定装配尺寸

设计参数选项卡中的用户选项可用于选择蜗轮的用户特定装配尺寸。

要输入用户特定装配尺寸，必须选中装配尺寸中的用户选项。

此选项基于输入条件给出了四种不同的计算模式。

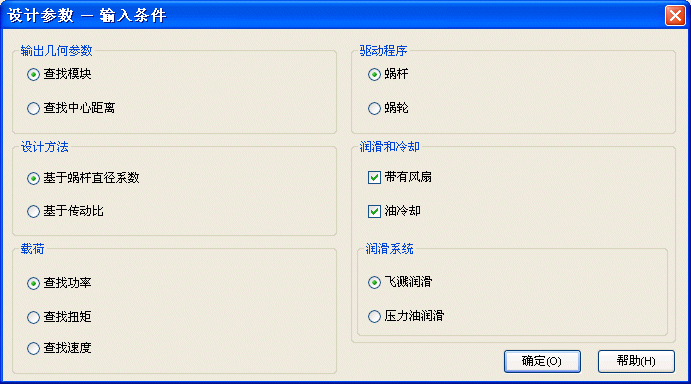

1. 从输出几何参数中选择查找模数，然后从设计方法中选择基于蜗杆直径系数。

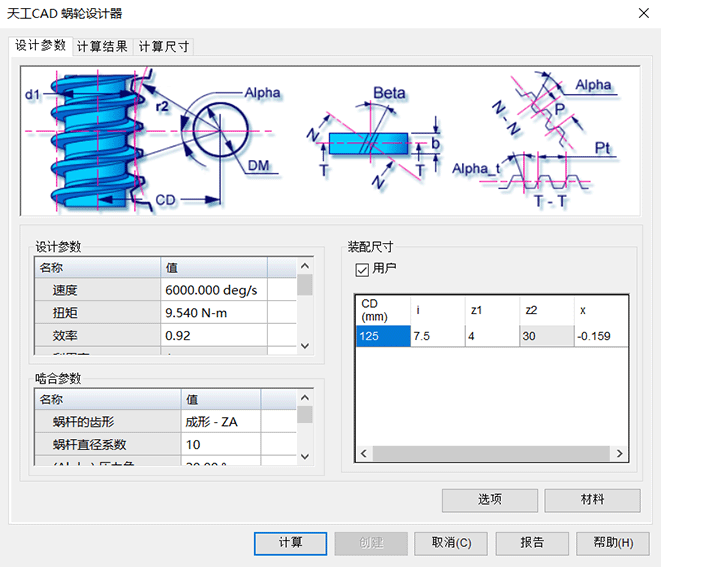

   利用此输入条件设置，可在装配尺寸中输入中心距离 (CD)、传动比 (i)、蜗杆上的齿数 (z1) 和单位校正量 (x)。在啮合参数中可输入蜗杆直径系数 (q)。



2. 从输出几何参数中选择查找模数，然后从设计方法中选择基于传动比。

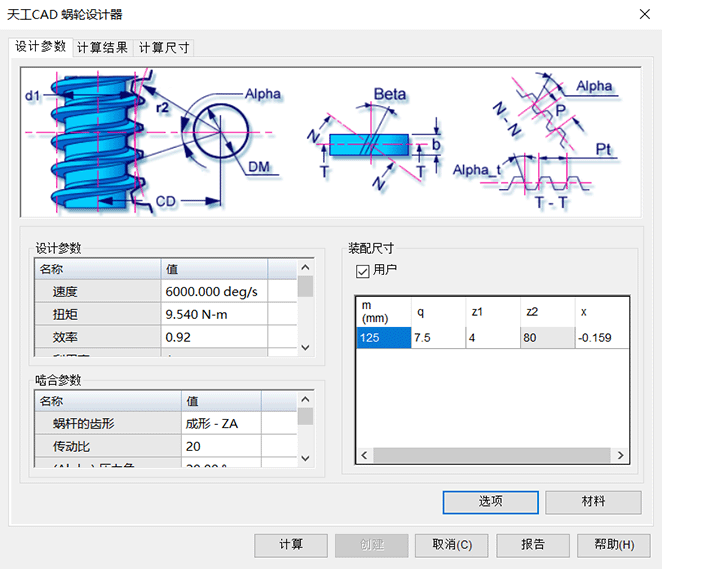

   利用此输入条件设置，可在装配尺寸中输入中心距离 (CD)、蜗杆直径系数 (q)、蜗杆上的齿数 (z1) 和单位校正量 (x)。在啮合参数中可输入传动比 (i)。



3. 在输出几何参数中选择查找中心距离，然后在设计方法中选择基于蜗杆直径系数。

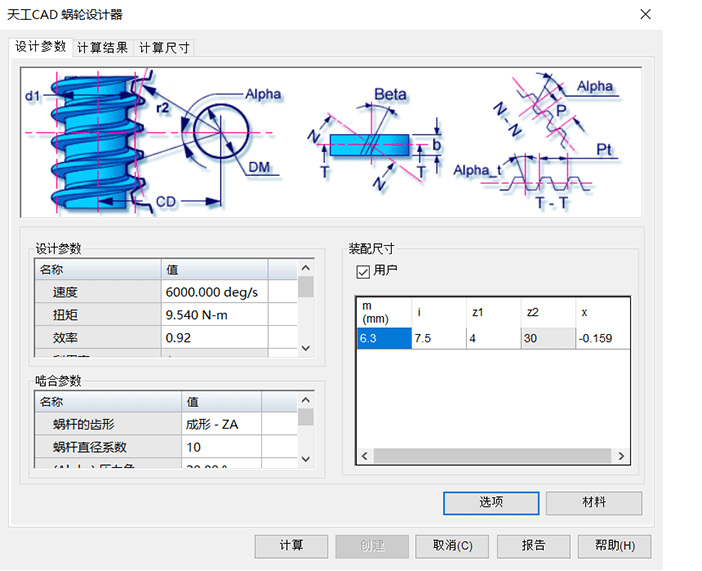

   利用此输入条件设置，可在装配尺寸中输入模块 (m)、传动比 (i)、蜗杆上的齿数 (z1) 和单位校正量 (x)。在啮合参数中可输入蜗杆直径系数 (q)。



4. 在输出几何参数中选择查找中心距，然后在设计方法中选择基于传动比。



   利用此输入条件设置，可在装配尺寸中输入模块 (m)、蜗杆直径系数 (q)、蜗杆上的齿数 (z1) 和单位校正量 (x)。在啮合参数中可输入传动比 (i)。
