更改 PMI 文本大小

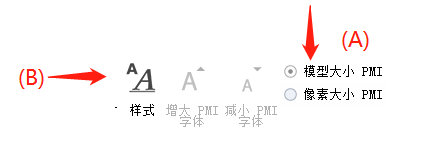

1. 选择 PMI 选项卡→尺寸组→像素大小 PMI命令 (A)。



2. 通过执行下列操作，调大或调小默认为 20 的像素大小：

   • 单击增大 PMI 字体按钮 使 PMI 元素增大一个像素。最大大小为 100 像素。

   • 单击减小 PMI 字体按钮 使 PMI 元素减小一个像素。最小大小为 6 像素。

   大小将应用到所有模型文档中。

在放大和缩小模型时自动调整 PMI 元素和编辑定义手柄的大小。

• 选择 PMI 选项卡→尺寸组→模型大小 PMI命令。

  Tip:

  • 可以使用样式命令 (B) 更改与活动样式相关联的大小，然后使用模型大小 PMI选项 (A) 更新图形窗口。



  • 活动样式大小基于字体大小选项的当前值，该值在修改尺寸样式对话框中定义。

1. 选择 PMI 选项卡→尺寸组→样式命令。

   Tip:

   • 在视图选项卡和多个注释属性对话框中，可以找到同样的样式命令。

2. 在样式对话框中，从样式类型列表中选择尺寸。

3. 从样式列表，选择要修改的样式，如 ANSI 或 ISO。

4. 单击修改。

5. 在修改尺寸样式对话框中，单击文本选项卡。

6. 在字体大小框中键入其他值。

通过选择和调整单个 PMI 元素的文本大小，可以覆盖默认 PMI 文本大小。

1. 在模型文档中，右键单击 PMI 尺寸或注释。

2. 执行以下操作之一：

   • （如果选择尺寸）在尺寸属性对话框中，单击文本选项卡。

   • （如果选择注释）在注释属性对话框中，单击文本和指引线选项卡。

     Tip:

     属性对话框随选定的注释类型而有所变化。

3. 在字体大小框内键入一个新值。

4. 单击确定将大小应用到选定的 PMI 元素。
