教程：曲柄滑块
本教程演示创建机构、检查干涉、修改模型、再次检查干涉的过程。
打开装配模型
- 打开安装目录下的文件 \Program Files\NDS\TianGong 2024\Training\Crank Slider\se_crankslider.asm 。

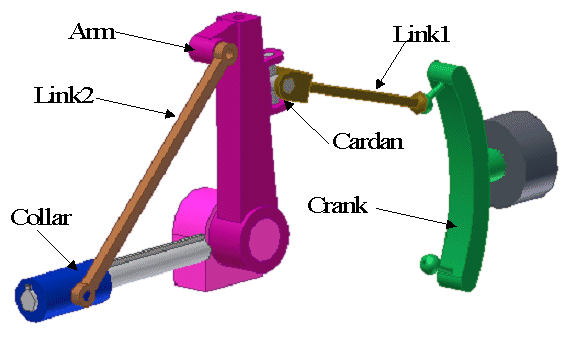

- 您将看到下图所示的模型：
该模型由一个曲柄Crank 旋转来驱动连杆Link1，连杆Link1使用万向节Cardan连接到臂arm ，arm 使用link2 驱动轴架Collar。
创建机构
- 在功能区，选择工具选择卡→环境组→运动命令

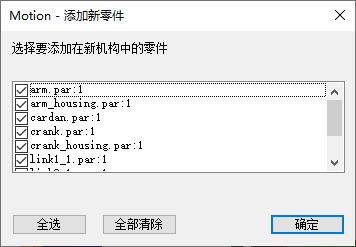

。 - 在添加新零件对话框，单击确定。
- 关闭Motion消息对话框。
启动构建器
- 右键单击机构1节点，选择运动构建器。
运动构建器对话框会弹出。

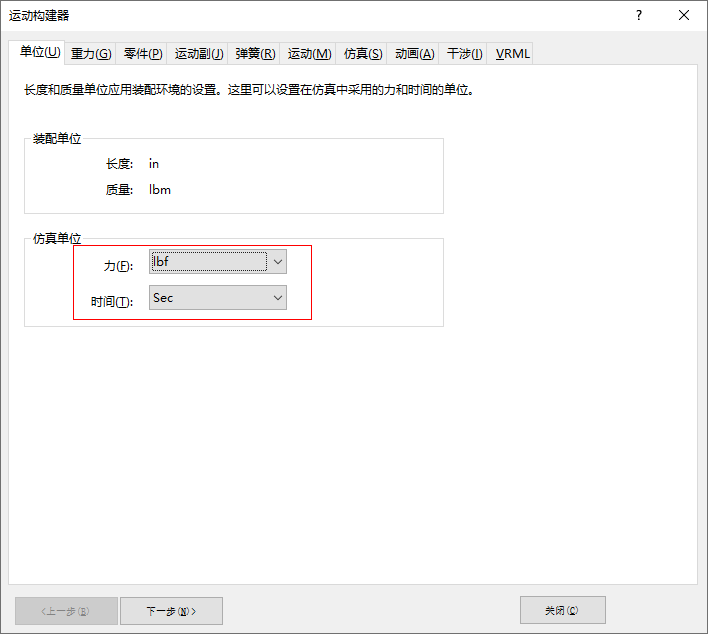

设置时间单位和重力参数
运动仿真使用装配模型中的度量单位来表示长度和质量，因此，时间和力的单位需要与长度和质量保持一致。
- 因为模型的长度单位是 in，所以需要将力的单位设置为 lbf （磅力）。将时间设置为秒。

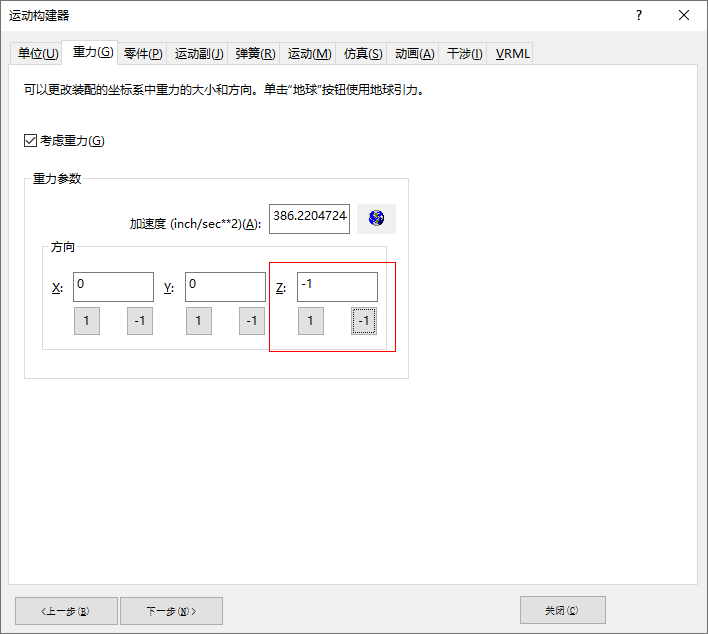

- 重力方向设置为 - Z 。
指定活动构件和固定构件

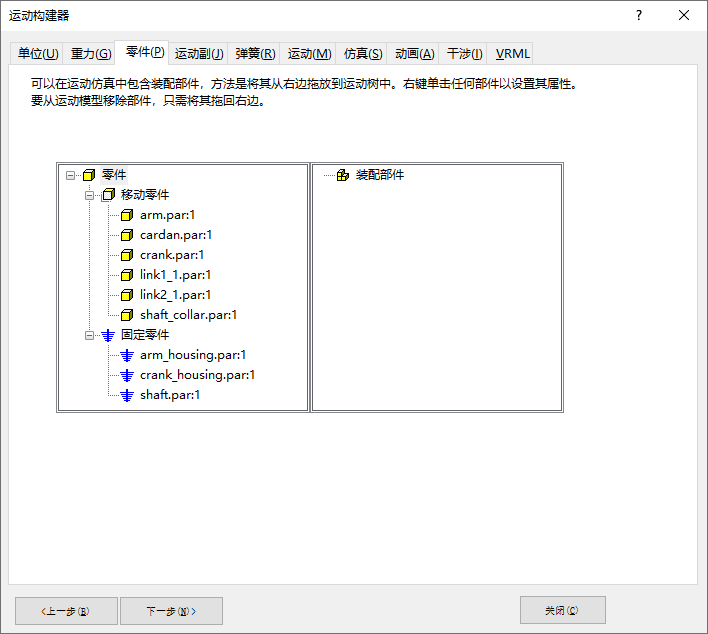

通过拖动或右键菜单，调整活动构件和固定构件。您的构件应该与下图一致。
添加初始动力
- 找到 crank.par 和 crank_housing.par 之间的旋转副，添加恒定角速度。
运行仿真
由于曲柄的转速为360度/秒，MSC ADAMS 求解器将模拟曲柄的一次完整旋转。
- 将帧数设置为 60 。
- 单击仿真。
查看仿真结果
- 拖动滑块，并观察图形窗口中模型的变化。
- 单击预览，观察图形窗口中模型的变化。
- 分别修改开始、结束、步长、当前，然后拖动滑块或单击预览，观察模型的变化。
生成动画
动画以天工CAD的当前显示模式保存。如果模型处于线框、着色或隐藏线模式，则动画将以该显示模式设置动画并保存。
- 设置保存路径和文件名。
- 单击创建动画。
天工CAD Motion以指定的步长逐步遍历结果帧，并在过程中将屏幕截图保存到AVI文件中。
检查干涉
- 单击检查干涉。
- 检查 link1_1.par 和 arm.par 之间的干涉。
通过在Motion窗格单击对应的节点，将 link1_1.par 和 arm.par 添加到下图所示对话框，然后单击立即查找。
- 观察干涉检查结果。

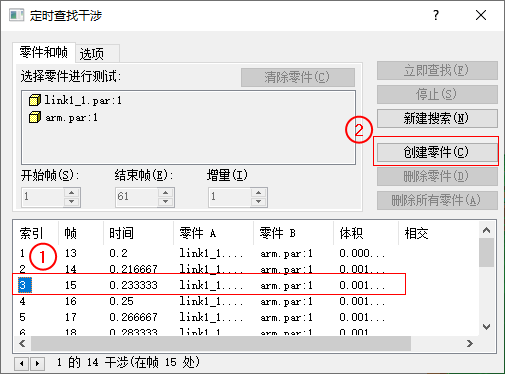

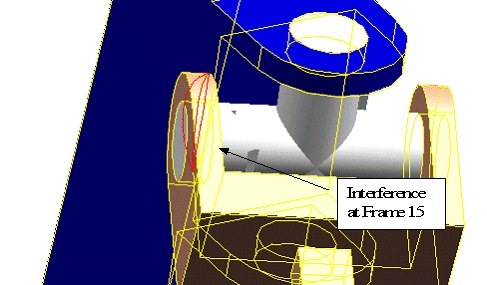

- 选择第 15 帧，单击创建零件。
- 干涉是由连杆以极端角度切入臂侧造成的。可以通过修改几何形状来纠正。
- 关闭定时查找干涉对话框，关闭运动构建器对话框。
修改模型
需要先删除仿真结果，退出运动环境，然后才可以修改模型。

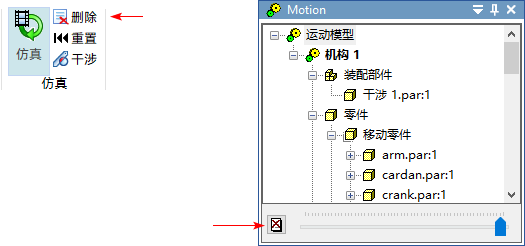

- 删除仿真结果。
- 退出运动环境。
- 删除干涉检查中创建的实体。
- 为方便后续编辑操作，隐藏 link1_1.par:1 和 cardan.par:1 。
- 对 arm.par 进行原位编辑。

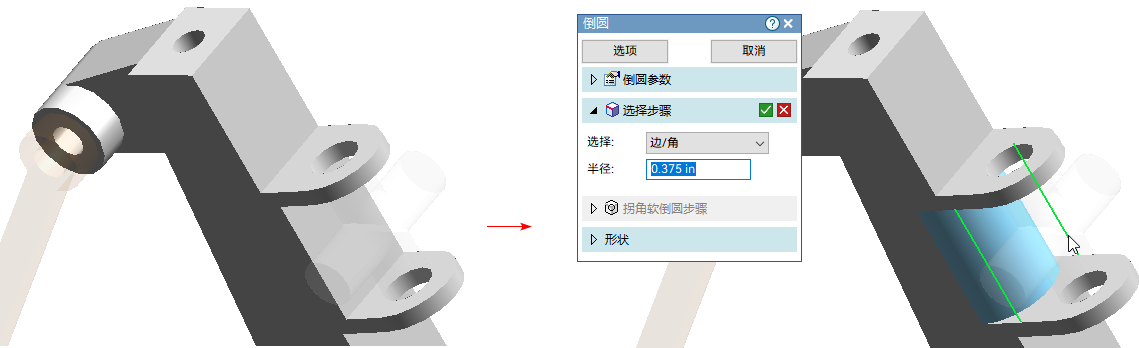

- 从功能区，选择倒圆命令
给干涉处添加圆角。倒圆半径 0.375 。
- 返回装配环境。
- 显示隐藏的零件 link1_1.par:1 和 cardan.par:1 。
重新仿真并检查干涉
- 在功能区，选择工具选择卡→环境组→运动命令。

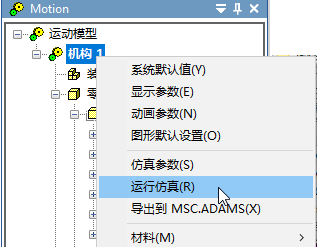

- 运行仿真。
- 运行干涉检查。

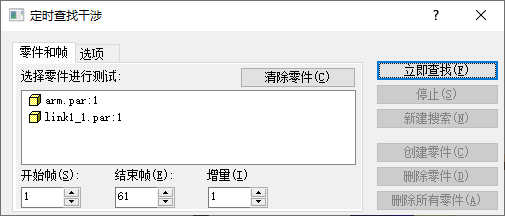

- 选择 link1_1.par 和 arm.par ，单击立即查找。
- 查看检查结果，没有检测到干涉。
