移动或编辑加强筋

在顺序建模环境中，您可以动态编辑加强筋、编辑加强筋特征以更改加强筋方向和范围等信息，也可以编辑加强筋轮廓以更改用于创建加强筋的草图元素。

在直接建模环境中，您可以沿着面移动加强筋，编辑加强筋特征以更改加强筋方向和范围等信息，也可以编辑加强筋轮廓以更改用于创建加强筋的草图元素。

在顺序建模环境中动态编辑加强筋

  1. 选择工具选项卡→选择组→选择。

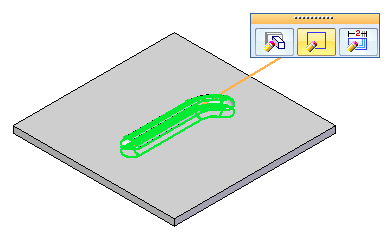

  2. 选择加强筋。

  3. 单击动态轮廓按钮。

  4. 拖动加强筋以动态更改加强筋，然后单击鼠标进行更改。

  5. 单击完成按钮保存所做编辑。

在顺序建模环境中编辑加强筋特征

  1. 选择工具选项卡→选择组→选择。

  2. 选择加强筋。

  3. 单击编辑定义按钮。

  4. 使用命令条中的控件编辑加强筋定义。

  5. 单击完成按钮保存所做编辑。

在顺序建模环境中编辑加强筋轮廓

  1. 选择工具选项卡→选择组→选择。

  2. 选择加强筋。

  3. 单击编辑轮廓按钮。

  4. 对现有加强筋轮廓做出更改。

  5. 单击绿色接受按钮 。

  6. 单击完成按钮保存所做编辑。

在直接建模环境中移动加强筋

  1. 选择工具选项卡→选择组→选择。

  2. 选择加强筋。

  3. 单击显示的方向盘轴。

    。

  4. 将加强筋拖到新位置。

  5. 单击以保存编辑。

在直接建模环境中编辑加强筋特征

  1. 选择加强筋。

  2. 单击编辑手柄。

    将显示命令条、特征原点、加强筋方向箭头以及特征轮廓编辑手柄。

    可以单击箭头以更改加强筋方向，使用命令条更改加强筋选项，或者使用编辑手柄编辑特征轮廓。

  3. 单击方向箭头以更改加强筋方向。

  4. 右键单击以保存编辑内容。

在直接建模环境中编辑加强筋轮廓

  1. 单击加强筋以显示编辑手柄。

  2. 单击编辑手柄。

    将显示命令条、加强筋方向箭头以及特征轮廓编辑手柄。

  3. 单击特征轮廓编辑手柄。

  4. 对现有加强筋轮廓做出更改。

  5. 单击绿色的接受按钮 。

  6. 右键单击以保存编辑内容。
