构造轮廓弯边

在顺序建模环境中工作时，可以在现有轮廓弯边上构造轮廓弯边。

有两种类型的轮廓弯边：

• 简单

• 成链的

当用草图在钣金文件中创建第一个特征时，即会创建简单轮廓弯边。

在直接建模环境中创建简单轮廓弯边后，它将包含一组相互之间没有关系的平板和折弯。简单轮廓弯边在路径查找器中表示为平板和弯边的集合。

在顺序建模环境中创建简单轮廓弯边后，它在路径查找器中显示为轮廓弯边。

当用草图将轮廓弯边添加到现有平板或弯边时，即会创建成链的轮廓弯边。草图必须垂直于其附加的厚度面。

成链的轮廓弯边创建匹配的弯边行。

每个弯边创建一组新的折弯，

而且行中所有弯边的弯边角是一致的。

组成轮廓弯边的元素是相互关联的，以便弯边之间的折弯角、折弯半径和方向始终保持一致。换句话说，如果更改折弯角，则轮廓弯边中的所有弯边都将更新以反映更改。

轮廓弯边中的每个平板都如同阵列的一个实例一样。轮廓弯边中折弯或平板的任何更改都将应用到弯边中的所有成员。

在绘制轮廓弯边的轮廓时，轮廓必须是单一的开口轮廓。轮廓中的所有线段和圆弧必须足够大，这样才能在弯边中创建折弯。如果线段或圆弧太小而无法创建折弯，则将在路径查找器中的轮廓弯边条目旁边显示一个错误图标。如果将光标停在轮廓弯边条目上方，一个工具提示将显示错误的解释。

使用轮廓中的圆弧时，所有直线到圆弧和圆弧到圆弧关系必须是相切的。如果不是这样，轮廓出错助手对话框将显示一条错误消息。

在顺序建模环境中，还可以使用轮廓弯边命令构造围绕圆柱的特征，就像在通过卷起打孔材料制造的零件中那样。

要构造环绕型特征，请使用夹角略小于 360 度的轮廓圆弧。卷型材料的接合端必须要有一个小缝隙，否则，零件将不能展开。在定义轮廓弯边的材料侧时切记这一点。确保材料厚度不会导致缝隙封闭。

在构造轮廓弯边之后，可以使用展开命令展开它。可以对压平的零件添加特征（例如，孔阵列），然后使用重新折弯命令重新卷起该零件。然后，可以通过在零件环境中添加拉伸来填充小缝隙。

通过将卷型钣金件与在零件环境中构造的圆柱形零件结合，还可以构造圆柱形部分是实心体的零件。使用下列工作流：

• 在零件环境中，使用拉伸命令构造一个轴。

• 构造卷型钣金件。

• 将两个零件一起放到装配文档中。

使用零件副本命令可以将装配作为关联零件放到另一个零件文档中（这将装配中的两个零件组合成一个零件）。

可以通过在轮廓弯边选项对话框的斜接和拐角选项卡上设置选项来斜接轮廓弯边的末端。例如，在构造两个将要重叠的轮廓弯边时，可以将两个弯边相接触的末端斜接起来。

可以指定要斜接轮廓弯边的哪个末端、斜接角度，以及相对于哪个面来构造斜接角度。

还可以斜接折弯半径大于默认折弯半径 (A) 的边。

要执行此操作：

1. 在轮廓弯边选项对话框的斜接和拐角选项卡上，设置斜接大于默认折弯半径的折弯边选项。

2. 在轮廓弯边命令条上，确保选择选项设置为链，并选择边。



3. 在轮廓弯边命令条上，将选择选项更改为边，按住 <Ctrl> 键，然后单击边以取消选择它。



4. 单击接受按钮，将创建弯边，并斜接大的折弯。

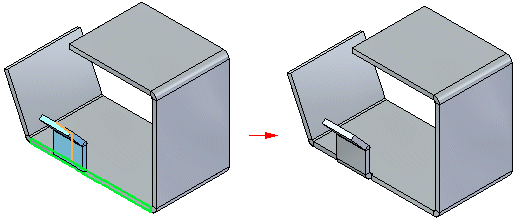

您可以使用部分弯边选项创建部分轮廓弯边。

可以选择一个方向拖动部分弯边，

或使用对称选项相对草图构造对称弯边。

在直接建模环境中，如果要使用封闭三折弯命令封闭轮廓弯边，则必须将拐角止裂口应用于轮廓弯边。要应用拐角止裂口，可在创建弯边时选择轮廓弯边选项对话框的常规选项卡上的拐角止裂口选项。在下例中，不将拐角止裂口应用于轮廓弯边。

尝试使用封闭三折弯命令关闭此拐角将失败。

下例说明应用了拐角止裂口的相同的轮廓弯边。

可使用封闭三折弯角命令成功封闭该角。

可构造围绕角或折弯的轮廓弯边。当构造需要斜接弯边内表面的零件，但难以计算斜接角度时，这种方法特别有用。当使用链选项时，斜接角度是自动计算的，并且会在零件变化时更新。
