构造弯边
在顺序建模环境中使用多边弯边命令构造弯边
-
选择特征选项卡→钣金组→多边弯边
。 -

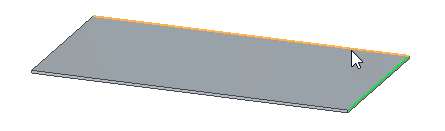

选择您要添加弯边的第一条边。
-
选择您要添加弯边的下一条边。
-
单击接受。
-
将光标拖到要放置弯边的方向，然后单击以设置距离或键入一个值。
Note:可以使用热键 L 锁定弯边方向。
-
单击命令条上的完成。
默认的弯边宽度与所选边的宽度相同。通过从宽度选项下拉列表中选择一个选项，可以更改弯边宽度。
Tip:-
也可以通过在命令条上的距离框中输入值来定义弯边的长度。
-
可以使用偏置步骤中的选项，从选定边创建弯边偏置，或创建与选定边没有偏置的弯边。
-
可以将选择过滤器设为链，以沿一组相连的边创建多个弯边。
-
在顺序建模环境中使用弯边命令构造弯边
-
选择特征选项卡→钣金组→弯边命令
。 -
选择要对其添加弯边的边。
-
单击以定义弯边的面和长度。
-
单击命令条上的完成按钮。
默认的弯边宽度与所选边的宽度相同。通过从宽度选项下拉列表中选择一个选项，可以更改弯边宽度。
Tip:-
也可以通过在命令条上的距离框中输入值来定义弯边的长度。
-
可以使用偏置步骤中的选项，从选定边创建弯边偏置，或创建与选定边没有偏置的弯边。
-
在直接建模环境中构造弯边
-
选择要添加弯边的厚度面，以显示弯边起始手柄。
-
单击弯边拉伸手柄。
-
单击以设置距离或键入值。
Note:使用 Tab 按钮可以在距离控件和角度值控件之间切换。
-
（可选）键入值以更改弯边角。
-
右键单击放置弯边。
-
可以选择多个厚度面以在一个操作中创建多个弯边。
在单个操作中创建多个弯边时，为每个弯边在路径查找器中创建一个条目。
-
默认的弯边宽度与所选边的宽度相同。通过选择快速工具条上的部分弯边选项，可以更改弯边宽度。
