使用坐标系

基本坐标系显示于新建零件或装配文档的原点处。构造零件时，通常使用基本坐标系的主平面之一为新零件的第一个特征绘制 2D 草图。例如，您可以在基本坐标系的主 XY 平面上绘制新建零件的第一个草图。您也可以相对于坐标系的主轴放置尺寸和几何关系。

创建用户定义坐标系时，您可以相对于模型几何体、另一个坐标系或在空白空间中定位坐标系。

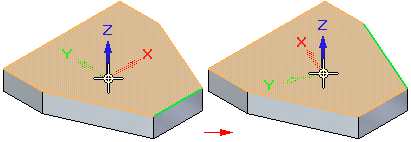

放置用户定义坐标系时，您可以使用快捷键来控制坐标系的方位。在模型面上放置坐标系时，相对于面的线性边定位坐标系。例如，您可以使用 N 键来选择另一个模型边以定向坐标系。当您在放置坐标系时，有效的快捷键将显示于提示条中。

如果在顺序建模环境中工作，则可以在创建用户定义名称后使用命令条上的名称框将用户定义名称指派给坐标系。如果在直接建模环境中工作，则可以使用路径查找器中选定草图的快捷菜单上的重命名命令将名称指派给用户定义坐标系。

坐标系列在路径查找器中，并可由它进行控制。

• 在路径查找器的顶部区域，列出了基本坐标系。可以使用基本字样前面的复选框在图形窗口的中心隐藏或显示它。

• 使用坐标系命令创建的定制坐标系列在路径查找器中的坐标系收集器中。

• 可以在图形窗口中使用快捷命令来同时控制所有坐标系的显示：

  • 在装配中，使用全部显示/全部隐藏...快捷命令和全部显示/全部隐藏对话框。

  • 在零件文档中，使用以下命令：

    • 全部隐藏→坐标系

    • 全部显示→坐标系。

在工程图文档中，可以显示基本坐标系或者您创建的定制坐标系。有关更多信息，请参见定义图纸的定制质心或坐标系。
