使用参考平面

基本参考平面是在新建零件或装配文档的原点处正交的三个参考平面。它们定义了俯视图 (xy)、右视图 (yz) 和前视图 (xz) 主平面。

可以使用基本参考平面构造基于草图的特征。您也可以使用它们在一个装配内放置零件或为使用零件面定义的新参考平面定义 x 轴。可以使用路径查找器单独或成组显示或隐藏基本参考平面。还可以使用定制对话框布局选项卡中的选项来控制基本参考平面的显示。默认情况下，这些选项设为显示基本参考平面。 有关更多信息，请参见布局选项卡（定制对话框）。

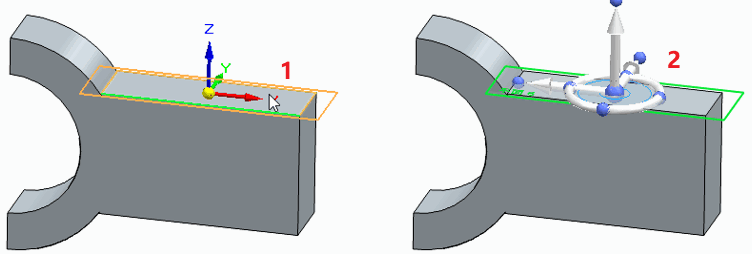

使用功能区的平面组中某一参考平面命令创建全局参考平面时，可以相对于现有参考平面或零件上平的面指定新参考平面的方位和位置。例如，您可以指定新建参考平面和零件面 (1) 重合。

在创建新的重合参考平面后，方向盘 (2) 和移动命令条会显示在新的参考平面上，以便将该参考平面移动到新位置。

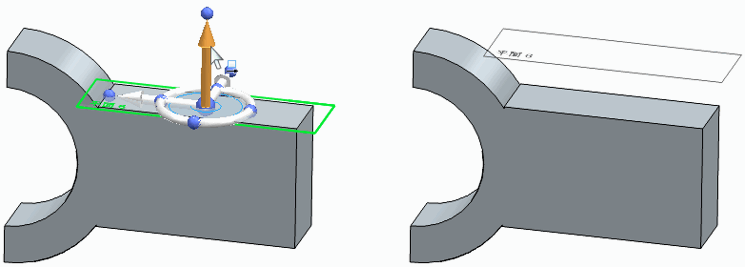

例如，您可能希望将参考平面移动至和现有平面或面平行且与之偏置。

可以使用全局参考平面构造需要几个草图的复杂特征（如放样特征），或定位装配中的零件。可以分别显示和隐藏全局参考平面。

在镜像特征时，也可将全局参考平面用作镜像平面。

可以通过几种方法更改参考平面的大小。可以通过在选项对话框上的常规选项卡中指定新尺寸来更改基本参考平面的大小。您指定的大小适用于全部三个基本参考平面。当设置定制模板文件且默认参考平面尺寸对于您公司通常建模的零件类型太大或太小时，该选项很有用。

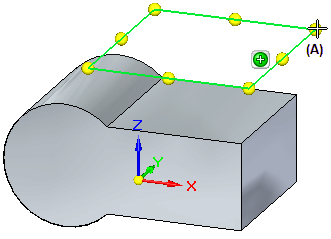

可以通过拖动位于参考平面终点和中点的参考平面手柄 (A) 来动态编辑全局参考平面的大小。要显示全局参考平面的手柄，在选择全局参考平面时单击命令条上的调整大小命令。
