重合平面命令（直接建模）

重合平面命令 创建新的与选定零件面或现有参考平面重合的参考平面。当根据现有参考平面 (A) 创建新的参考平面时，新建参考平面 (B) 的 X 轴方向与现有参考平面的 X 轴方向一致。

当根据平的面 (A) 创建新的参考平面时，新建参考平面的临时的 X 轴方向 (B) 会使用该面上的直线边 (C) 进行自动定义。您可以接受自动指派的 X 轴方向，或使用热键定义新的 X 轴方向。

如果所选曲面不具有任何直线边，则新建参考平面的 X 轴方向会使用默认参考平面之一 (A) 进行定义。

创建新的重合参考平面之后，当要将参考平面移动至一个新的位置上时，将在新的参考平面上显示方向盘 (A)。例如，您可能希望将参考平面移动为和现有平面或面 (B) 平行且偏置。

当使用一个零件面创建新的参考平面时，可以使用以下热键定义另一个 X 轴方向：

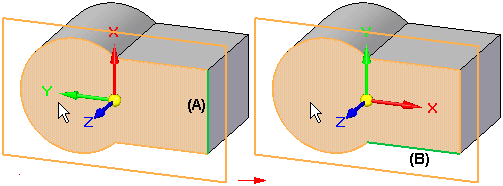

• 大写或小写字母 N 逆时针旋转至下一个直线边 (A)、(B)：



• 大写或小写字母 B 返回至前面的直线边（A）、（B）：



• 大写或小写字母 T 用来切换 X 轴反向（A），（B）与当前直线边（C）相对：

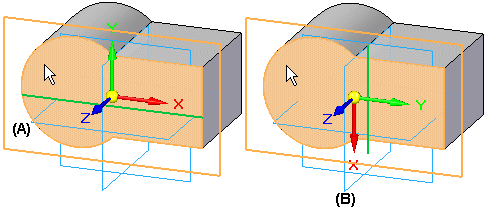

• 使用大写字母或小写字母 P 来表示与正在定义的参考平面相交的基本参考平面。当按下 P 键时，软件自动从相交的基本参考平面中选择一个参考平面（A）。如果想要使用其他基本参考平面，再按一次键 P (B)。（P 选项在装配环境中不可用。）



• 使用大写或小写字母 F 翻转参考平面的法线方向，这将更改 X 轴的方向。
