装配中的参考平面

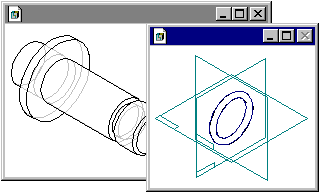

有时候，您要放置的零件没有什么明显的特征可供您在应用装配关系时使用。例如，O 形环零件 (A) 就没有任何圆柱面或平面可用来将其正确地定位在轴上的凹槽中。

要将 O 形环定位在装配中的轴上，O 形环零件及轴零件上的正确位置中都必须存在参考平面。

在一些情况下，必须小心谨慎地参照默认的基本参考平面构造零件，可以将它们用于定位。在另外一些情况下，可以在正确的位置中创建附加的全局参考平面。

例如，可以将 O 形环零件构造对称地围绕基本参考平面定位。

除了参照基本参考平面构造轴零件之外，还可以添加穿过轴上凹槽中心的平行全局参考平面 (A)。

然后，可以将对应的参考平面 (A)、(B) 和 (C) 重合或对齐，以便在装配中定位 O 形环。

将零件放置到装配中时，可以使用视图选项卡上的构造显示按钮显示或隐藏它的参考平面。单击构造显示按钮后，会出现用于控制零件参考平面、草图、构造表面等显示的选项。

显示零件的参考平面后，可以选择其中之一来对零件进行定位。

如果正在放置子装配，则可以通过单击它的某个零件并接着单击构造显示按钮来显示该零件的参考平面，

在装配中重新定位零件时也可以使用零件参考平面。选择要重新定位的零件，然后单击选择命令条上的编辑定义按钮。使用装配条上的关系列表框来选择您要编辑的装配关系。在编辑装配关系的各个步骤中，构造显示按钮将在选定零件时变得可用。

还可以使用全局参考平面来控制零件关于一个轴的角度方向。

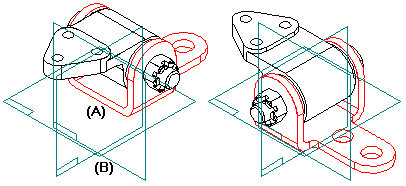

例如，可以使用您在枢体零件中构造的斜参考平面来将其定位在装配中。

在此情况下，在斜参考平面 (A) 与托架零件上的平面 (B) 之间应用了浮动重合关系。

如果您在零件环境中编辑参考平面尺寸的角度值，该零件将在装配中旋转。

正确地参照零件中的其他特征构造斜参考平面至关重要。注意，斜参考平面 (A) 穿过孔特征 (B) 的中心。于是，孔特征用来在装配中应用同轴心关系。

这确保当您编辑参考平面的尺寸值时，零件将在装配中正确地旋转。

还可以使用装配参考平面来在装配中定位零件。您在装配中放置的第一个零件 (A) 被放置成固定的，并且具有它在零件文档中所具有的方向。

可使用配合命令条来使用装配中的基本参考平面 (B) 在装配中重新定位该零件。

当在装配环境中设计零件或子装配时，您也可以使用更高级别装配文档中的参考平面来为当前正在处理的零件或子装配定义轮廓、草图和特征范围。

例如，可以使一个平行参考平面 (A) 与其中一个默认装配参考平面之间存在偏置。

您可以随后将一个零件放入该装配中，原位激活该零件，然后使用创建的平行参考平面定义伸展体特征的特征范围。如要在当前文档之外选择装配参考平面，请按住 SHIFT 键不放，然后选择参考平面。

以这种方式在当前文档之外使用参考平面时，会创建关联的零件间链接。有关更多信息，请参见帮助主题零件间关联。

以后，当您回到装配中时，可以编辑装配参考平面的偏置值来更改特征范围。如要编辑装配参考平面的偏置值，请在路径查找器的顶窗格中选择参考平面，然后在底窗格中选择偏置值。这样，就可以在命令条中输入一个新值。也可以使用变量表来编辑装配参考平面的偏置值。
