插入折弯
在顺序建模环境中，可以使用折弯命令插入折弯。
在直接建模环境中，可以使用选择工具插入折弯或使用折弯命令插入折弯。这两个工作流程都将在本主题中予以阐述。
在顺序建模环境插入折弯
-
选择主页选项卡→钣金组→折弯列表→折弯。
.gif)
-
定义轮廓平面。
-
绘制轮廓。这个轮廓必须是单一线性元素，它代表的是折弯的大概位置。
-
选择主页选项卡→关闭组→关闭。
-
定义折弯相对于轮廓的位置。
-
定义将要移动零件的哪一侧。
-
定义折弯方向。
-
完成特征。
-
通过设置折弯选项对话框上的展平折弯选项，可以自动地将折弯展平。
在直接建模环境中，使用选择工具插入折弯
-
选择工具选项卡→选择组→选择
。 -
选择草图元素以创建折弯。
-
选择主页选项卡→钣金组→折弯列表→折弯
。 -
单击要移动的草图的边。
-
（可选）单击方向箭头更改折弯的方向。
-

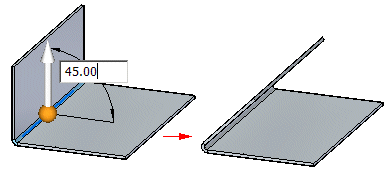

（可选）键入值以更改折弯角。
-
单击以创建折弯。
在直接建模环境中，使用折弯命令插入折弯
-
选择主页选项卡→钣金组→折弯列表→折弯
。 -
选择草图元素以创建折弯。
-
单击要移动的草图的边。
-

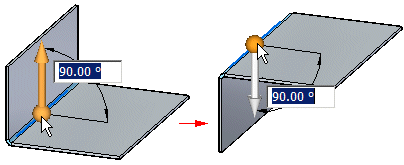

（可选）单击方向箭头更改折弯的方向。
-
（可选）键入值以更改折弯角。
-
单击以创建折弯。
