示例：绘制直线

  1. 单击直线命令。

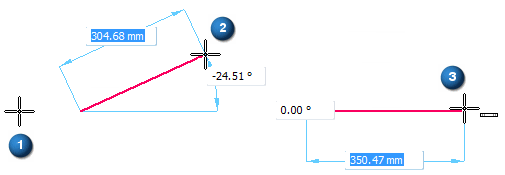

  2. 单击想要的新直线的开始位置 (1)。

  3. 在轮廓窗口中四处移动光标。注意直线会跟随光标一起移动 (2)。同时，智能草图将识别遇到的所有关系，如水平方向 (3)。当找到关系时，智能草图会在光标处显示关系指示器。

  4. 单击即可根据显示的关系放置直线的终点。

    Tip:

    要捕捉交点或关键点，请用光标定位元素，然后按以下一个快捷键：

    • 直线或圆弧的中点 - 按 M。

    • 直线、圆、曲线及圆弧的交点 - 按 I。

    • 圆或圆弧的中心点 - 按 C。

    • 直线、圆弧或曲线的端点 - 按 E。

    对于交点 - 如果有多个定位的适用交点，快速选取将打开并列出这些交点。在快速选取中，单击以选择您想要的点。
