一般曲面建模工作流程

创建控制图纸。

定义：控制图纸是定义俯视图、侧视图和端视图的 2D 图纸视图。通常有一个或两个主导视图（定义大部分形状）。

零件环境：通过在参考平面上进行绘制，可以直接创建控制图纸。穿刺点有助于连接曲线。

工程图环境：可以创建 2D 控制图纸，然后使用复制和粘贴将 2D 元素从工程图转移到零件中。此外，还可以使用创建 3D 或导入草图。

• 绘制所有特征曲线。

• 不要过度绘制。不要对使用实体特征创建的处于最佳状态的倒圆、肋板或特征进行建模。

• 捕捉设计意图。添加尺寸和约束。

• 创建几乎没有编辑点的简单的 B 样条。

• 确保视图草图显示。

• 为草图构建边连续性。

使用 2D 几何体开发 3D 曲线。

• 从控制图纸投影曲线。

• 可能需要使用一些构造曲面生成 3D 曲线。这对于减少建模步骤十分重要。

• 3D 曲线可提供对边的简化控制。

• 使用控制图纸捕捉您的设计意图。



• 如果不使用 3D 曲线，将无法捕捉特征边。

• 3D 边的缺乏会消去设计意图并增加建模操作。



• 使用 3D 曲线，可以保留设计意图并减少建模操作。

• 通过更改各个视图的特征曲线，可以轻松更改形状。

• 创建 3D 边可确保设计准确并减少建模步骤。



• 对 3D 曲线的更改十分简单。在控制图纸中编辑特征曲线。

• 重复此过程，直到所有 3D 曲线创建完毕为止

  • 应得到模型的线框表示形式。
  • 所有 3D 曲线均应接触。

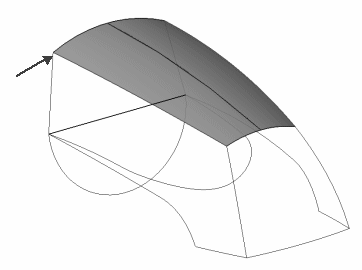

使用 3D 曲线开发曲面。

• 放样/边界曲面命令。

  输入是引导线和截面。



• 扫掠命令。

  输入是引导线和截面。



• 填充曲面命令

  N 边补片。



创建实体并添加基于实体的相应特征。

• 缝合曲面

• 添加基于实体的特征

  • 薄壁

  • 加强肋板

  • 孔

  • 倒圆

  • 网格筋

  • 止口

进行微调。

• 使用以下工具分析边连续性：

  • 曲率梳

  • 斑马条纹

• 编辑特征曲线

• 编辑相切矢量

• 编辑顶点映射
