放样/边界曲面概述

放样/边界曲面是一个曲面创建命令，用于生成复杂但可编辑性较高的曲面。与放样和扫掠类似，放样/边界曲面也使用横截面和引导曲线，由这些父曲线驱动所生成曲面的行为。可采用几种方法进一步编辑放样/边界曲面。

• 新的截面和引导线可以合并，从而增强对放样/边界曲面拓扑的控制。

• 添加截面和引导线时，可以通过称为编辑点数据管理的概念增加或减少编辑点的数量。

• 可以移动蓝点编辑点来操控曲面；形状编辑和局部编辑均可用。

创建放样/边界曲面的第一步是选择横截面。横截面步骤将自动激活。至少需要两个横截面。

接下来，可以根据需要选择引导曲线。单击引导曲线步骤并选择引导曲线。

单击预览，然后单击完成。

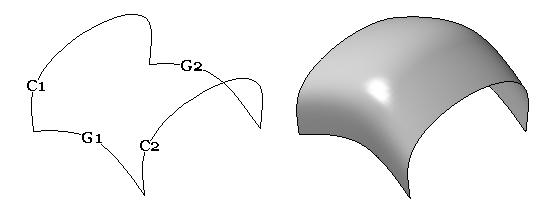

下例显示使用两个横截面 (C1, C2) 和两条引导曲线 (G1, G2) 生成的放样/边界曲面。

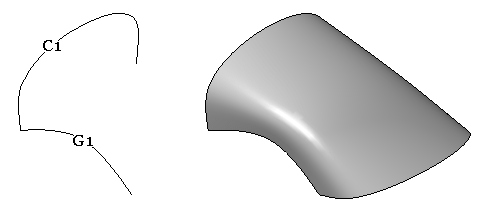

放样/边界曲面也可以由单个横截面和单条引导曲线组成。下例显示使用上例中的横截面 (C1) 和引导曲线 (G1) 生成的放样/边界曲面。

这时，编辑任何横截面或引导曲线都会修改放样/边界曲面的形状。如果需要加大曲面形状控制，放样/边界曲面命令还提供了一个插入附加草图的步骤。
