放样/边界曲面命令

这些草图或边可只代表横截面 (1)，也可代表横截面 (1) 和引导曲线 (2)。必须至少定义两个横截面或定义一个横截面和一条引导曲线。

草图或零件边可以是开放的或封闭的。

构造放样/边界曲面特征时，可以在单一特征中同时使用开放和封闭元素。例如，可以构造一个放样/边界曲面特征，将一条直线和一个封闭元素（例如矩形或圆）作为横截面使用。在某些情况下，可能必须分割元素或定义顶点映射参数以构造所需的曲面。例如，要使用直线和圆来构造放样/边界曲面特征，则必须将圆分割为两段圆弧。可以使用分割命令将圆分为两段相连的圆弧。

当使用封闭横截面创建放样/边界曲面特征时，可以使用放样/边界曲面选项对话框上的端部封盖选项来指定特征端保持为开放 (1) 还是封闭 (2)。当设置封闭端部选项时，将创建一个实体构造体。

可以使用命令条上的插入草图步骤将新草图添加到放样/边界曲面特征中。通过使定义的参考平面与放样/边界曲面特征相交来创建新草图的几何图形。不必自行创建草图几何元素。当插入草图时，新几何元素创建为 B 样条曲线。如果希望新几何元素包含直线、圆弧或圆，则必须在放样/边界曲面命令之外手动创建新草图。

单击命令条上的插入草图按钮后，平面创建选项会添加到命令条，您就可以定义新参考平面的位置。例如，可以使用平行平面选项来定义一个偏置参考平面，您需要在该平面上加大对所生成曲面的控制。

然后可以编辑草图以更改曲面形状。

当使用插入草图选项将某横截面或引导曲线添加到现有放样/边界曲面特征时，新草图将连接到该横截面或引导曲线。可以使用放样/边界曲面选项对话框来指定使用穿刺点还是蓝点将新截面连接到该曲面。

• 穿刺点

  当设置使用穿刺点选项时，则使用连接关系将插入的草图连接至该横截面或与其相交的引导曲线。当设置使用蓝点选项时，则使用蓝点元素将插入的草图连接至该横截面或与其相交的引导曲线。您指定的选项还将影响到今后如何编辑特征。

  当通过使用穿刺点选项连接新草图时，可以修改与新草图相交的横截面或引导曲线，而所插入草图的 B 样条曲线也将更新。使用穿刺点选项最适用于必须符合工程数据或尺寸驱动准则的模型，如涡轮叶片、风扇罩等等。使用穿刺点选项可保持模型的现有父/子历史记录。

• 蓝点

  如果在顺序建模环境中使用放样/边界曲面并借助使用蓝点选项插入草图，那么还可以通过选择工具和蓝点编辑命令条编辑蓝点的位置来修改放样/边界曲面特征。当移动蓝点时，由蓝点控制的草图部分将会更新，放样/边界曲面的相同部分也会更新。

  使用蓝点选项最适用于具有美学方面要求的顺序模型，如消费类电子产品、瓶子和容器的设计等等。当使用蓝点连接插入的草图时，移动蓝点也可以更改与其相连的草图的参考平面位置。

  原因是蓝点允许您覆盖模型的现有父/子历史。例如，如果使用偏置值为 25 毫米的平行参考平面插入草图，则编辑蓝点的位置还可以更改该参考平面的偏置值。

  当探究曲面感觉上的可能性时，最好采用此操作，但当使用设计好的曲面时，这将会产生负作用。在某些情况下，使用蓝点还可以导致模型更新时间变长，因为移动蓝点以重新计算可能比连接关系对模型要求更高。

  Note:

  当在放样/边界曲面选项对话框上设置使用蓝点选项而现有约束阻止创建蓝点时，则转而创建穿刺点。

另外，还可以使用草图命令创建放样/边界曲面特征的新草图，或使用草图分离命令复制现有草图。然后可以编辑放样/边界曲面特征，将新草图作为横截面或引导曲线添加。

例如，当您添加新的横截面时，系统将它们添加到现有横截面的后面，而不考虑它们相对于现有横截面的实际方向。可以使用放样/边界曲面选项对话框的高级选项卡上的重排序选项对横截面顺序进行定义。

如果使用引导曲线构造放样/边界曲面特征，则引导曲线与每个横截面相交并相切连续（该曲线不能有任何尖角）。为确保该引导曲线与横截面相交，应在每个交点处添加连接关系或蓝点。

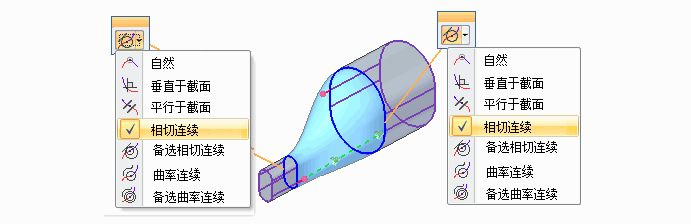

放置和编辑工作流期间会出现屏显图形手柄，以快速更改横截面和引导曲线的相切控件。可以使用放样/边界曲面选项对话框上的相切控制选项来定义要用于所生成曲面的端部条件选项。例如，可以指定该曲面与相邻曲面相切。

许多端点条件选项允许您使用图形手柄 (1) 或通过修改变量表中的变量来对曲面进行动态调整。对于具有若干图形手柄的曲面或单个横截面具有几个变量，您可以对控制该横截面的所有变量创建一个主变量，然后使用公式同时驱动所有变量用于该横截面。

在许多方面，放样/边界曲面特征的构造和行为与放样特征相似，如放样曲面或放样拉伸。例如，可以重排序横截面、定义顶点映射规则、定义放样/边界曲面的端部截面条件。
