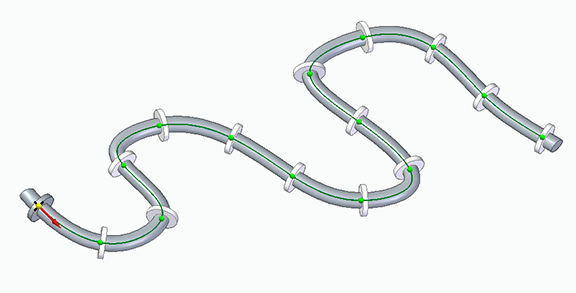

沿曲线阵列命令（在装配环境对零件阵列）

沿曲线阵列零件命令条选项包括：

选择选项

单击要阵列的项。这些项可以在选择该命令之前或之后选择。选择要阵列的父项后，右键单击或按 Enter 键接受。

选择曲线步骤

单击边或曲线链。使用选择选项选择单一或链。选择边或曲线链后，右键单击或按 Enter 键接受。

锚点

单击曲线端点以指定锚点。选择曲线端点后，可以选择翻转阵列的方向，投影起点或输入沿曲线的偏置起点值。选择端点、方向和偏置后，右键单击或按 Enter 键接受。

翻转阵列方向

这是一个切换命令，用于沿曲线翻转阵列的方向。

点投影到曲线

通过从装配中的元素投影一个点，指定与所选关键点的偏置距离。用于定义偏置，方法是使用选择工具，而不是在偏置字段中输入固定的偏置值。

间距步骤

指定所选阵列类型的项间距。选择阵列类型间距后，单击下一步继续。阵列类型和相关的选项为：

适合

适合阵列类型仅支持个数选项。计数值是针对所选曲线长度将要放置的事例（包括父事例）总数。间距值是生成的间距的值。

填充

填充阵列类型仅支持间距选项。计数值是针对所选曲线长度将要放置的事例（包括父事例）总数。间距值是指定的。

固定

固定阵列支持个数和间距选项。计数值是针对所选曲线长度将要放置的事例（包括父事例）总数。间距值是指定的。

弦长

弦长阵列类型主要用于创建链或类似于链的部件。

弦长阵列支持个数、间距和跳过选项。计数值是针对所选曲线长度将要放置的事例（包括父事例）总数。间距值指定为两点之间的弦长。

跳过值仅适用于指定了弦长阵列类型的阵列。跳过个数选项用于存在多个要阵列的父事例的情况。这样允许沿曲弦按顺序存在多个阵列。

跳过值指定为整数，其中 0 表示从父事例开始显示个数中指定的所有事例。1 表示以父事例作为第一个事例，每隔一个事例进行创建。2 表示以父事例作为第一个事例，每隔两个事例进行创建。该值最大可以递增为比个数的总值小 2。

请参见本页最下方的跳过个数示例。

对齐步骤

指定所选阵列的项对齐方式。此步骤有 5 个选项。选择事例定向、旋转类型、对参考点的任何更改以及要压缩或添加的任何事例后，选择预览选项以查看选择的结果。

如果单击预览选项后对结果满意，可以为阵列指派名称，单击完成后此名称将显示在路径查找器中。

在路径查找器中右键单击阵列名称，以访问编辑功能和其他阵列功能，例如将零件从阵列断开的断开命令。

事例方向

设置阵列的事例方向。您可以定制变换和旋转阵列以更好的捕获您的设计意图。您可以指定以线性方式在阵列中放置事例，以便在整个阵列中保持相同的方向。或者，您可以根据输入曲线或指定的平面指定一个更改事例方向的变换。有 5 个选项。

简单

保持父事例的方向。无旋转类型选项。

跟随曲线

定向父事例以和曲线对齐。旋转类型：(1) 曲线位置 (2) 特征位置

跟随曲弦

定向父事例以和曲弦对齐。旋转类型：(1) 曲线位置 (2) 特征位置

使用曲面

定向父事例以和选择类型对齐。选择类型选项为单一（面）、链（面或面链）或体。旋转类型：(1) 曲线位置 (2) 特征位置。

使用平面

定向父事例以和所选参考平面对齐。

参考点

设置阵列的参考点。用于更改或移动锚点。

压缩事例

压缩选定的阵列事例。单击绿色事例点（红色箭头）以压缩或取消压缩单个事例实例。

插入事例

插入阵列事例。单击关键点可插入或编辑事例。可以单击现有事例并添加偏置值，也可以仅单击路径以在所选位置添加事例。

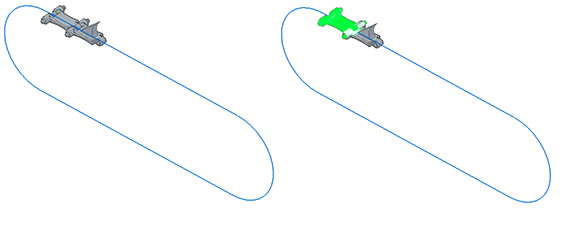

在以下示例中，由两种不同类型的链接组成的链将形成一个环状阵列。已设置这两种链接的装配关系，以成功地跟随蓝色路径。然后选择该链的第一个链接和两个销以进行阵列。

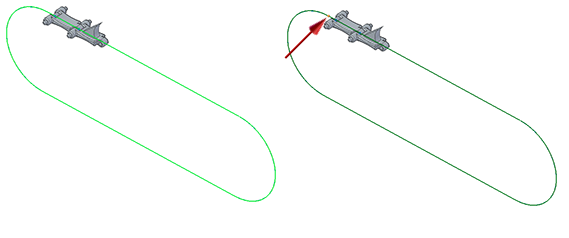

选定路径，然后标识红色箭头指示的原点。

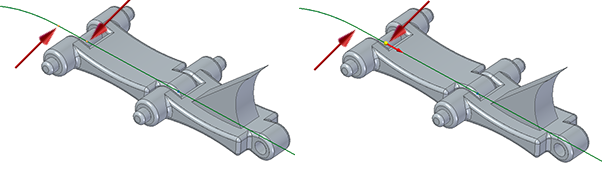

此处显示了原点和偏置之间的差异。第二个图显示偏置位置的方向。

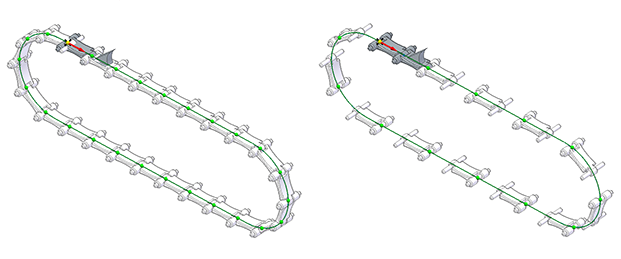

第一个图显示 26 个链接的阵列效果，其中阵列类型为弦长，个数为 26，跳过为 0。事例方向为跟随曲弦，且旋转类型为曲线位置。第二个图显示将跳过个数增加到 1 以每隔一个实例进行压缩的效果。

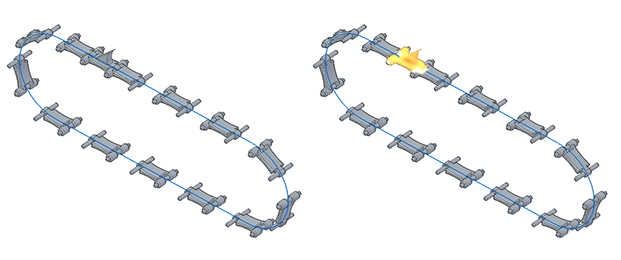

下图显示了完成的阵列。第二个图显示如何使用锯齿状链接开始第二个阵列。

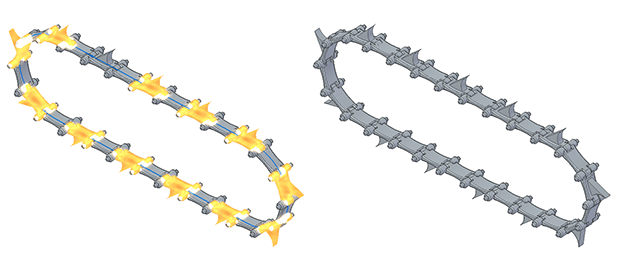

第二个阵列使用的跳过个数也为 1。最后一个图显示使用跳过个数为 1 的两个不同阵列来创建由两种不同链接组成的链的效果。
