穿过圆形面布置 3D 曲线
可以使用布线命令穿过零件或钣金中的圆形开口，或穿过装配中的 3D 草图，布置之前创建的 3D 曲线。
Note:
使用 3D 绘图组→3D 曲线命令
创建 3D 草图曲线。
-
在零件或钣金文档中，选择3D 草图选项卡→3D 绘图组→布线命令
。装配文档中，该命令位于主页选项卡。
-

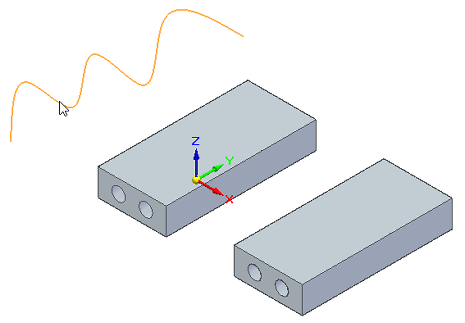

单击 3D 曲线。
-
为曲线路径选择第一个圆形面或特征。
单击圆形特征，曲线将直接穿过两个开口。
单击一个面，可以选择更灵活的路径。
-
执行以下操作之一：
-
要继续布置同一 3D 曲线路径，请单击另一个圆形开口。
-
要查看布线选项，将光标悬停在另一个圆形开口或特征上，或按住 F 键单击。
-
要布置其他 3D 曲线，选择该曲线并单击一个圆形开口。
-
-
完成 3D 曲线的布置后，在图形窗口中单击右键。
-
Tip:
布线命令创建与圆柱开口的连接关系。 可以根据需要选择并删除此关系。
