精确放置

当在孔放置工作流中锁定平面时，可将尺寸动态地标注在各事例上。

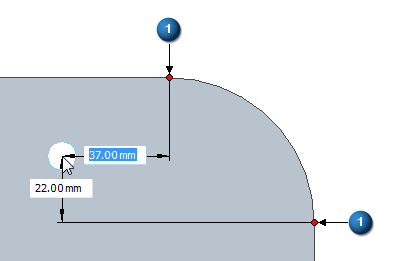

按下 E 键，创建从孔的中心到最近的边端点的尺寸。

在端点模式 E (1) 下，按 J 键切换到交点模式 (2)。

按下 C 键，创建现有圆形的圆心尺寸。

在放置孔之前，可以键入尺寸值并将动态移动锁定到定义值。可从关键点以不同方向重新定义尺寸，方法是单击命令条上的切换尺寸轴按钮 或按下 T键。

放置孔后，所有的精确放置尺寸都将保留为 PMI 尺寸。
