练习：创建和编辑指板视图

单击此处下载练习文件。

1. 在功能区，选择文件 > 打开 > 浏览。
2. 在打开文件对话框中，将查找范围：字段设置为下载练习文件的文件夹位置。
3. 单击 nailboard_activity_1.dft，然后单击打开。

通过指板命令，可将 3D 线束展平到 2D 指板。指板视图是一个矩形对象，包含表示线束分支的线段。

1. 单击工程图选项卡→修改组→指板命令 。

2. 在选择模型对话框中，选择 nailboard_activity_1.asm，然后单击打开。

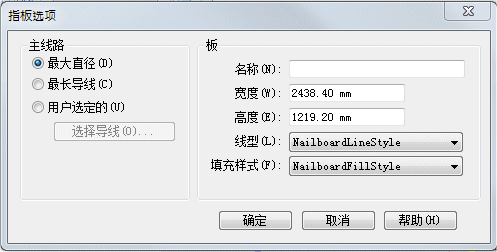

3. 在指板选项对话框中，确保选项选择与图中所示选择一致，然后单击确定。



   Note:

   尽管设置应与图中所示保持一致，但宽度和高度值可略有不同。

4. 如图所示定位指板视图，并单击以放置它。

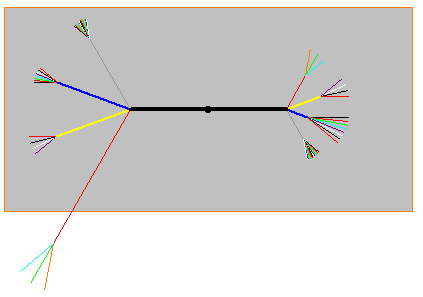

5. 请注意，展平几何体与矩形视图的大小不符合。



6. 在下一步骤中，您将编辑几何体，使其符合矩形视图的大小。

如果展平几何体不能恰好符合指板视图的大小，则您可采取几种方法来更正此问题。

可以使用插入折弯命令，在展平几何体上创建一个折弯，使该几何体符合指板图纸视图的大小。可以定义该折弯的半径和扫掠角度。天工 CAD 将根据这些信息插入折弯，但同时保持分支的总体长度不变。

可通过单击并拖动段来旋转段，使其符合视图大小。

1. 单击工程图选项卡→修改组→插入折弯命令 。

2. 在插入折弯命令条上，键入半径 75，按 Tab 键。

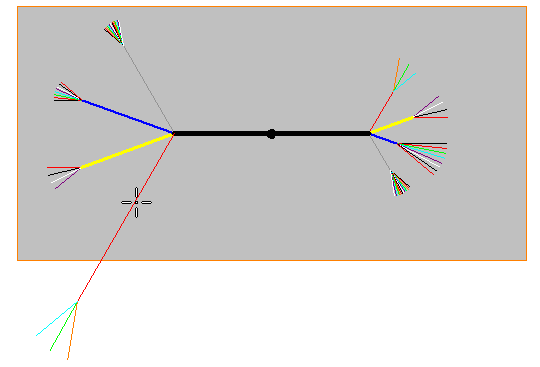

3. 单击图中所示大致位置的段。

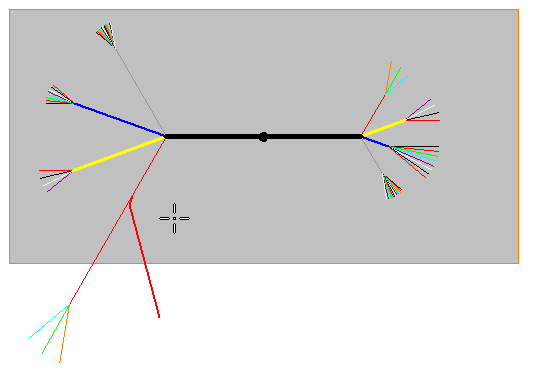

4. 移动光标以确保段方向与图中所示方向一致，然后单击鼠标左键。



5. 单击工具选项卡→选择组→选择命令 。

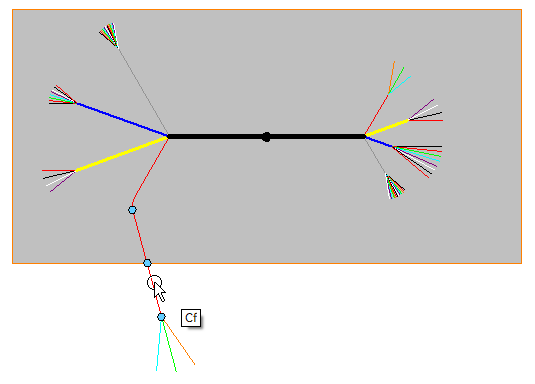

6. 将光标放在图中所示的段上。

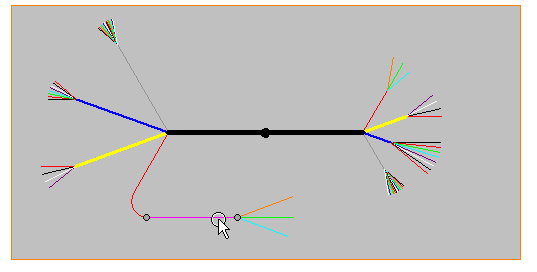

7. 按住鼠标左键拖动到图中所示的大致位置，然后松开鼠标左键。

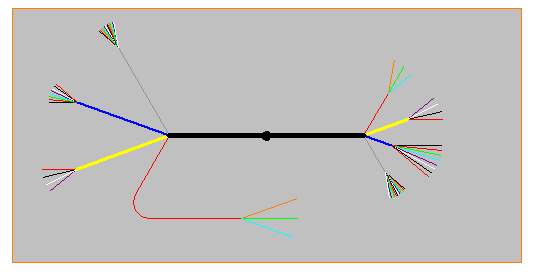

8. 在空白区域单击。现在，展平几何体已完全放置在指板视图中。



9. 本练习到此结束。关闭工程图文档而不保存。继续查看练习小结。

在本练习中，您已使用指板视图命令将展平的 3D 线束装配创建到 2D 板上，以创建指板图纸视图。然后您编辑了展平几何图形，使其适合指板图纸视图的大小。
