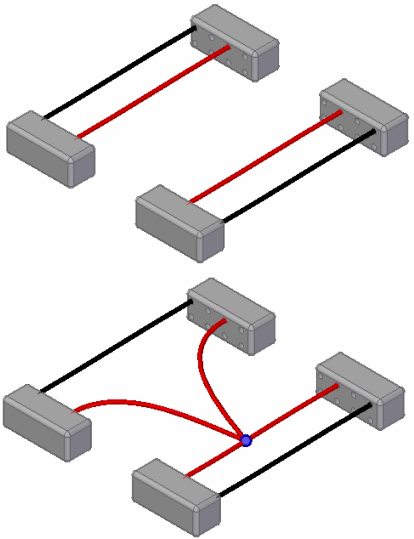

练习：拼接电线

单击此处下载练习文件。

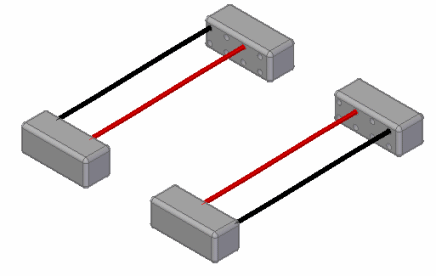

1. 打开装配 splice_wire.asm。



1. 单击工具选项卡→环境组→电气布线 命令。

   系统将显示电气布线环境。功能区包含用于创建线束导体（电线、电缆或线扎）的命令。

   本练习的大部分内容将使用路径查找器完成。

1. 如果线束组已折叠，单击将其展开。

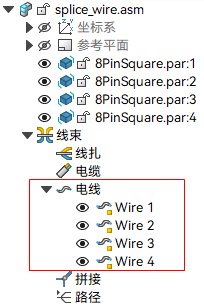

2. 单击来展开 电线 组。

   电线组包含四个条目。



1. 单击主页选项卡→电气布线组→拼接命令 。

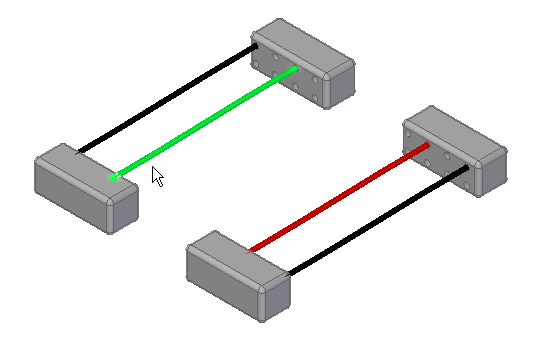

2. 选择第一条电线，如下所示。

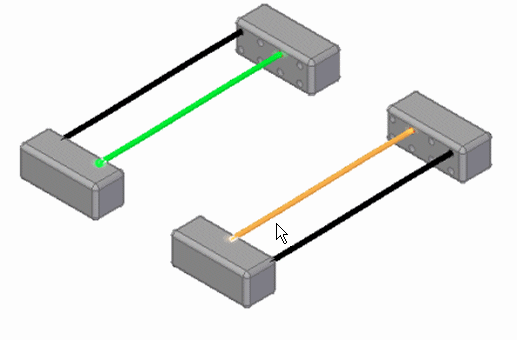

3. 选择第二条电线，如下所示。



4. 单击绿色接受勾号。

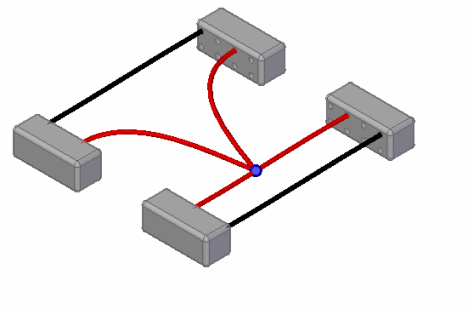

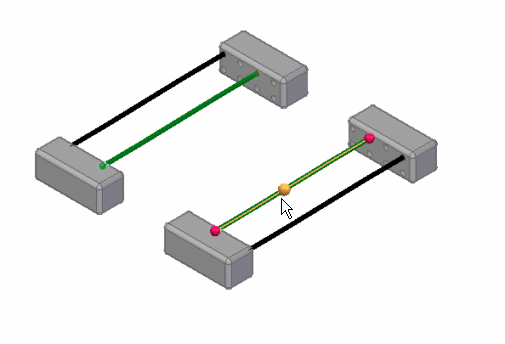

5. 单击如图所示的拼接点。



6. 单击预览。



7. 单击完成。



1. 可以看到，两条新电线已添加到路径查找器的电线组中。

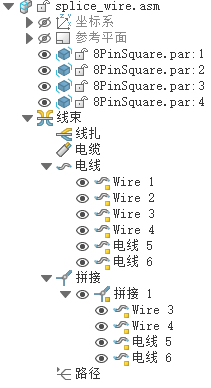

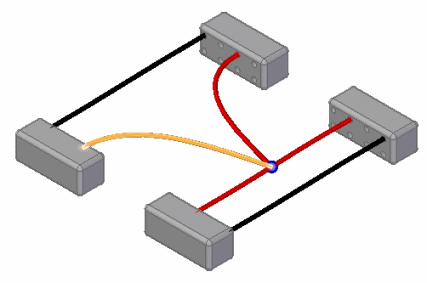

2. 在路径查找器中，将光标悬停在电线 5 上并观察拼接中创建的新电线。
3. 单击展开/折叠符号展开拼接组，然后单击展开拼接 1 组。

   拼接 1 组包含添加拼接时修改和创建的电线条目。



1. 单击工具选项卡→关闭组→关闭电气布线按钮 。



1. 在快速访问工具条上，单击保存按钮保存文档 。
2. 关闭部件。
