练习：创建线束

单击此处下载练习文件。

1. 打开装配 harness.asm。

1. 单击工具选项卡→环境组→电气布线。

   系统将显示电气布线环境。功能区包含用于创建线束导体（电线、电缆或线扎）的命令。

   本练习的大部分内容将使用路径查找器完成。

本练习要求装配中的零件处于活动状态。计算机上装配中的所有零件是否都处于活动状态受几个因素影响。

1. 要确保零件处于活动状态，请在路径查找器中右键单击 harness.asm，然后单击快捷菜单中的激活。

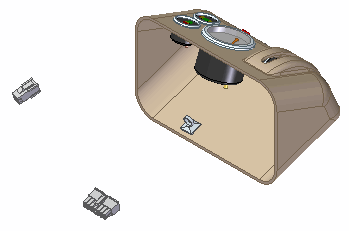

1. 在路径查找器中，单击 Console1.par 旁边的显示/隐藏按钮。



   控制台零件已隐藏。

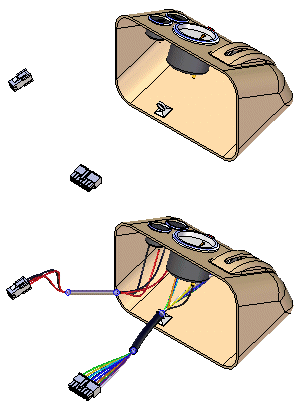

线束向导由三个对话框组成，可根据导入的网表文件中包含的信息自动创建线束设计。

1. 在功能区上，单击主页选项卡→向导组→线束向导。

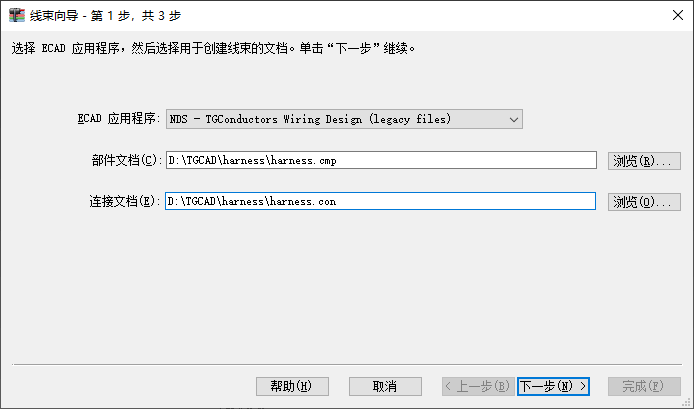

在线束向导 - 第 1 步，共 3 步对话框中指定：

• ECAD 网表文件的格式。
• 用于创建线束的部件文档。
• 用于创建线束的连接文档。

1. 从 ECAD 应用程序列表中，选择 NDS - TGConductors Wiring Design (legacy files)。
2. 在部件文档框中，使用浏览按钮从保存练习文件的文件夹中选择 harness.cmp。
3. 在连接文档框中，使用浏览按钮从保存练习文件的文件夹中选择 harness.con。
4. 单击下一步。

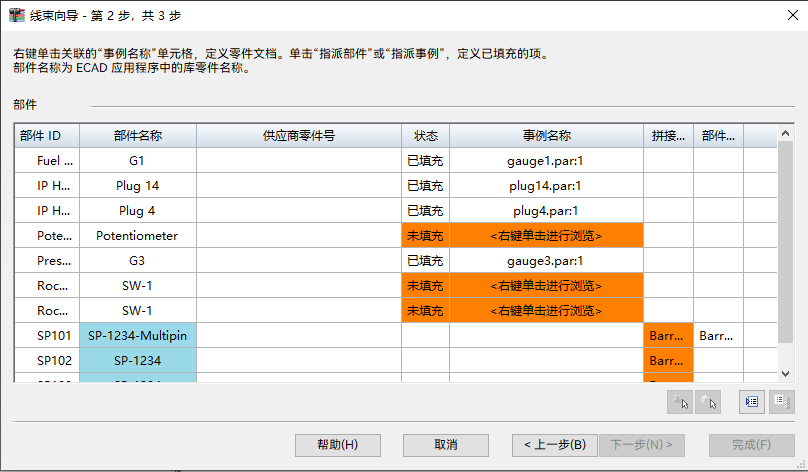

线束向导 - 第 2 步，共 3 步对话框显示有关用于创建线束的部件的信息。此对话框包含的命令和选项可用于：

• 指派部件。
• 指派事例。
• 填充部件。

注意：部件 Potentiometer 的状态是未填充。这表示该部件尚未指派给零件。通常情况下，您会在运行向导之前使用指派端子命令指派部件和端子。但是如果没有这样做，也可以在向导中进行上述指派。

此外请注意 SW-1 部件有多个实例。您将使用指派事例命令来确保这些实例映射到适当的 .cmp 文件条目。

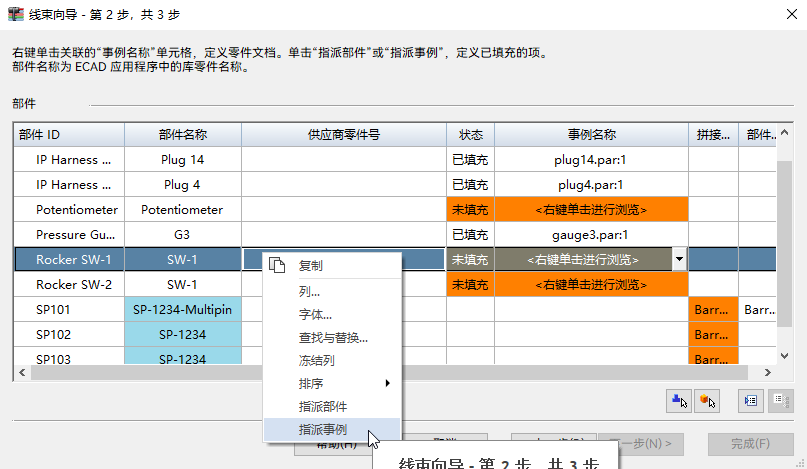

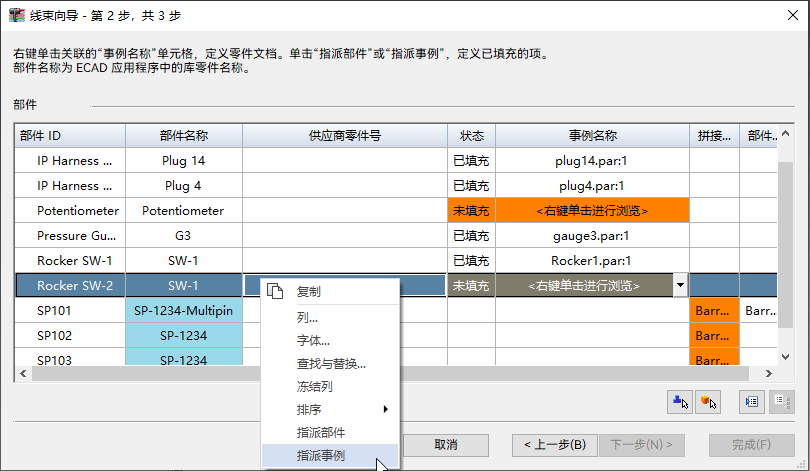

1. 右键单击包含 Rocker SW-1 的行的第一个实例，然后单击指派事例。



2. 在图形窗口中，单击 Rocker1.par:1，如图所示。



3. 右键单击包含 Rocker SW-1 的行的下一个事例，然后单击指派事例。



4. 在图形窗口中，单击 Rocker1.par:2，如图所示。

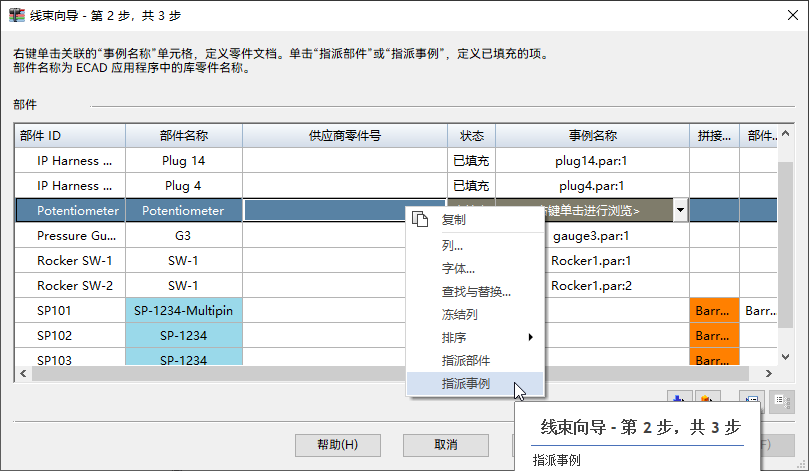

5. 右键单击包含 Potentiometer 的行，然后单击指派部件。



6. 在图形窗口中，单击 Potentiometer2.par，如图所示。

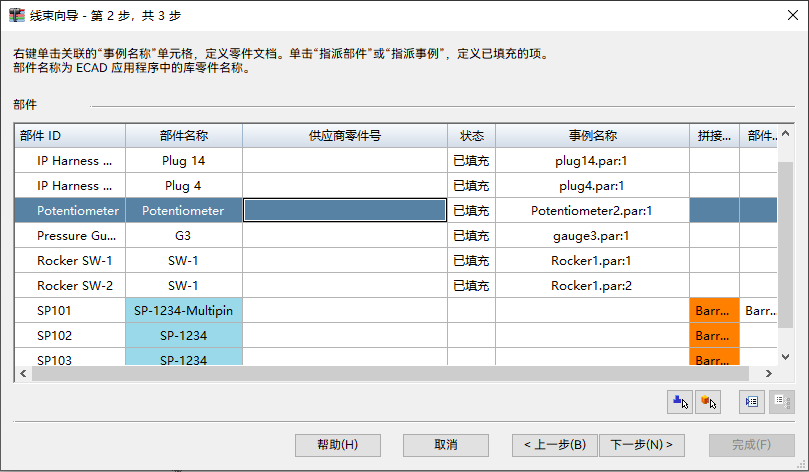

7. 请注意，部件Potentiometer和SW-1的状态和事例名称已更新。



8. 单击下一步。

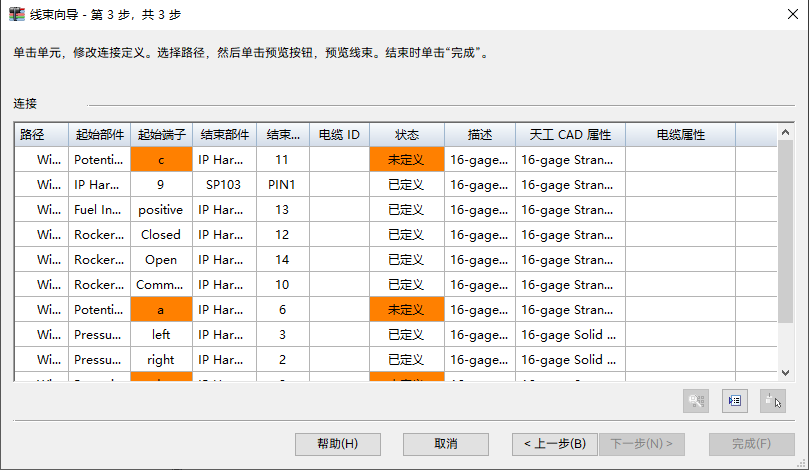

线束向导 - 第 3 步，共 3 步对话框显示有关用于创建线束的导体的信息。此对话框包含的命令可用于：

• 指派端子。
• 删除线束中的电线。
• 为电线或电缆指派属性。
• 预览线束。

可以看到，起始端子列中有三个条目以橙色高亮显示。 这些端子的状态为未定义。 这些表示 Potentiometer 部件上需要定义的端子。

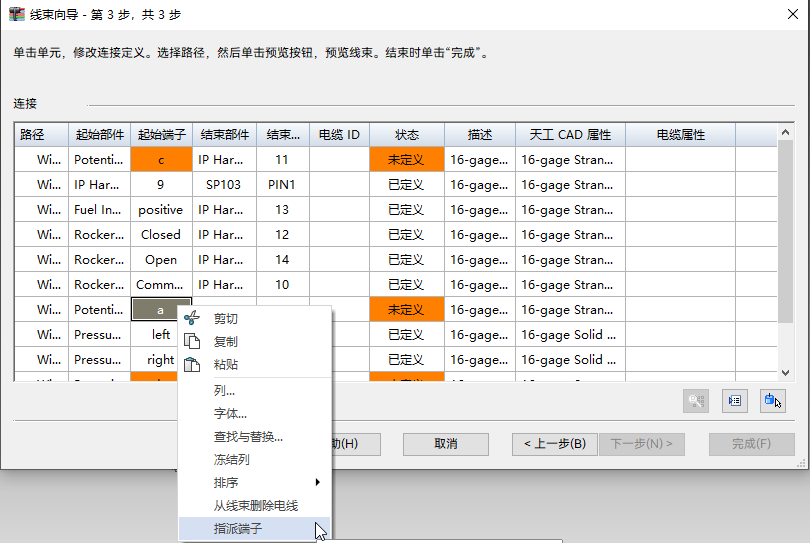

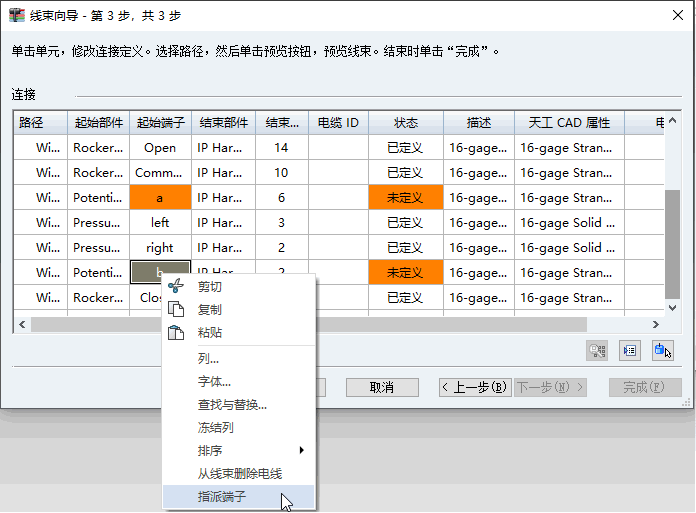

1. 在起始端子列中，右键单击 a，然后单击指派端子。



2. 在图形窗口右下角的状态栏中，单击缩放区域。
3. 如图所示，在 Potetionmeter2.par 的左上方单击，然后在右下方再次单击。这一操作所定义的矩形将成为查看区域。



4. 右键单击以终止缩放区域命令。
5. 要指派端子 a，单击圆形边。

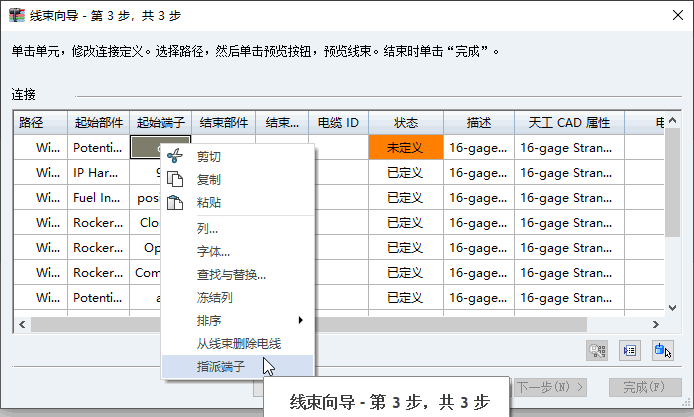

1. 在起始端子列中，右键单击 b，然后单击指派端子。



2. 单击圆形边以指派端子。



1. 在起始端子列中，右键单击 c，然后单击指派端子。



2. 要指派端子，单击圆形边



3. 要结束向导，则单击完成。

1. 要使装配显示适合窗口，单击视图选项卡→方向组→适合命令。



1. 在路径查找器中，单击电线条目旁的展开/折叠符号。

   可以看到，已为使用线束向导创建的每个电线添加了条目。



线扎命令从一组电线和电缆创建线束线扎。结果是在线束装配中可以跨几个部件创建的单一路径。当定义路径时，您可以通过定义点来创建路径，或者选择使用路径命令创建的现有路径。已经为该线扎创建了一个路径。

1. 在路径查找器中，单击路径条目的展开/折叠符号。

   可能需要在路径查找器中向下滚动才能查看路径收集器。

2. 右键单击 Path_1，然后在关联工具条上，选择显示。

3. 单击主页选项卡→电气布线组→线扎命令 。

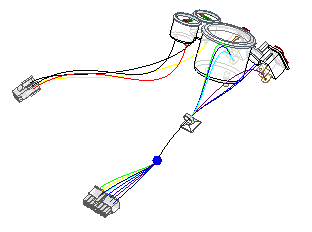

4. 如图所示，围绕 plug14.par 从右下到左上拖动一个框以选择要加入线扎中的电线。



5. 单击接受按钮 。
6. 在命令条上，选择使用现有路径。
7. 单击图中所示的现有路径。



8. 单击接受按钮 。
9. 单击预览，然后单击完成。



1. 在主页选项卡→样式组中，单击可见边和隐藏边命令 。



1. 在图形窗口右下角的状态栏中，单击缩放区域按钮 。

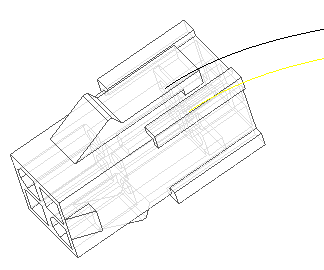

2. 如图所示，在 plug4.par 的左上方单击一次，然后在插头的右下方再次单击。这一操作所定义的矩形将成为查看区域。



3. 右键单击以终止缩放区域命令。



1. 单击主页选项卡→电气布线组→电线命令 。

1. 在命令条中，确保已选择创建路径按钮 。
2. 单击定位过滤器按钮 。
3. 在关键点列表中，选择中心点按钮 。
4. 找到图中所示的中心点，当它高亮显示时，单击以选择它。



1. 单击视图选项卡→方向组→适合使装配适合窗口。



1. 使用缩放区域命令 放大显示的区域。



2. 右键单击以终止缩放区域命令。

1. 找到图中所示的中心点，当它高亮显示时，单击以选择它。



2. 将光标定位在端子上方（如图所示），然后右键单击以接受终点。



3. 在命令条中，设置材料，如图所示。



4. 单击预览按钮。

1. 要完电线，则单击完成。



1. 单击视图选项卡→方向组→适合使装配适合窗口。



1. 选择缩放区域命令 。
2. 在 plug4.par 上放大。右键单击以结束命令。



1. 单击主页选项卡→电气布线组→电线。

2. 使用您创建第一条电线时使用的选项。
3. 选择图中所示的圆形边，为电线定义第一点。



4. 要定义电线的端点，缩小并选择图中所示的圆形边。



5. 如图所示，定位电线，然后单击接受按钮。



6. 如图所示，设置材料。



7. 单击预览。

1. 单击完成按钮完成电线。



1. 单击视图选项卡→方向组→适合使装配适合窗口。



1. 单击主页选项卡→电气布线组→电缆命令 。

2. 如图所示，围绕 plug4.par 从右下往左上拖动一个框以选择要加入电缆中的电线。



3. 单击接受按钮 。
4. 确保选择了创建路径按钮 。

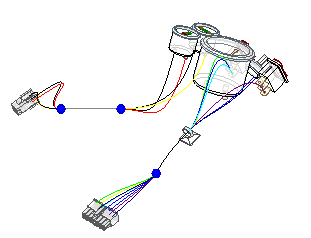

5. 直线命令已激活，如图所示，绘制路径，然后右键单击。



6. 如图所示，将材料设为 22/15 规格 绞铜 灰色。



7. 单击预览，然后单击完成。



1. 在图形窗口右下角的状态栏上，单击视图样式，然后单击带可见边的着色。



1. 单击工具选项卡→选择组→选择命令 。

2. 在路径查找器中，右键单击线束条目以显示快捷菜单。
3. 在快捷菜单上，单击创建物理导线。

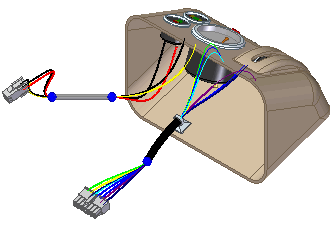

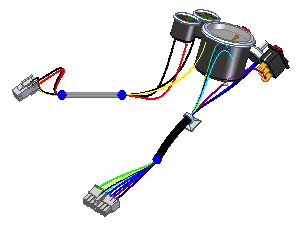

   系统处理几秒后，创建线束导体的实体。



1. 单击视图选项卡→方向组→适合使装配适合窗口。



1. 在路径查找器中，单击 Console1.par 旁边的显示/隐藏符号。

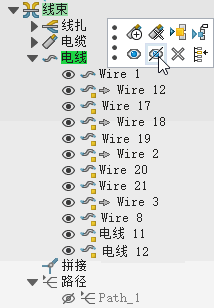

1. 在路径查找器中，右键单击电线条目，然后在关联工具条中单击隐藏。





可以创建报告，列出装配中包含的部件和连接。

1. 单击工具选项卡→助手组→线束报告。
2. 在线束报告对话框中：
   1. 选择连接选项。
   2. 选择装配中的所有线束连接。
   3. 要生成报告，则单击确定。

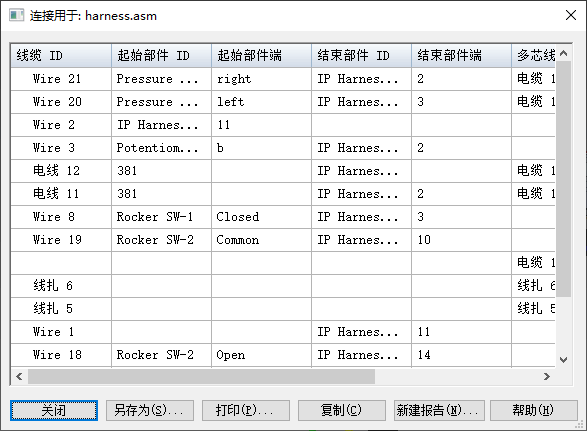

      报告对话框显示展开到电线路径缩排列表中的电缆的列表。



      可以生成一个基于装配中所有部件或连接、当前显示在装配中的部件或连接、装配中当前选择的部件或连接的报告。您可以保存报告、打印报告，以及将报告复制到剪贴板。

   4. 要关闭图表，则单击关闭。

1. 单击工具选项卡→关闭组→关闭电气布线按钮 。



1. 要保存文档，请在快速访问工具条上单击保存。

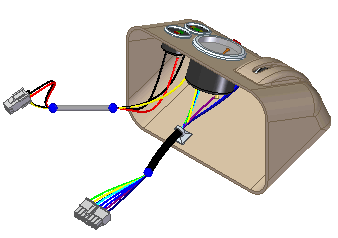

练习完成。尝试使用属性对话框修改电线。
