练习：使用重合、平面对齐和轴对齐来放置零件

本练习将演示使用重合、同轴心、平面对齐和插入来定位零件的过程。零件将在精简步骤选项关闭的情况下定位，以更好地理解命令条中的工作流程选项。然后，相同零件将在精简步骤选项开启的情况下定位，以显示该过程如何流线化。

快速配合是在装配中快速定位零件的首选方法，将在另一个练习中述及。本练习要求您必须手工定位零件，以便了解使用快速配合来定位零件时发生的情况，并学习如何更改关系以在以后需要编辑时重定位零件。

在本练习中，您将：

下载练习文件

在本步骤中，您将使用 GB 公制装配模板来新建一个装配。插入部件命令将显示零件库。在零件库中，您将浏览到包含练习文件的文件夹，然后将这些文件拖放到装配中。

在此步骤中，您将在两个零件之间应用重合关系。

Tip:

如果您在某一步骤中选择了错误的面，则可在命令条上单击与该步骤对应的按钮来返回，然后选择正确的几何体。

拖动零件 a1_part.par 到装配窗口。
展开命令条上的设置组。
按如下所示设置选项。确保以下选项已取消选中：
- 将快速装配用作默认放置方法
- 放置零件时使用简化步骤
在关系类型列表中，选择重合关系。
Tip:
命令条反映了工作流中当前的放置步骤。注意，当前步骤为放置零件元素步骤，系统会提示您在放置零件中选择一个元素。

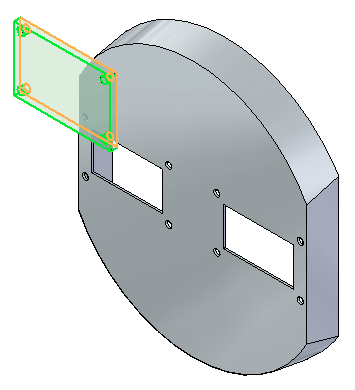

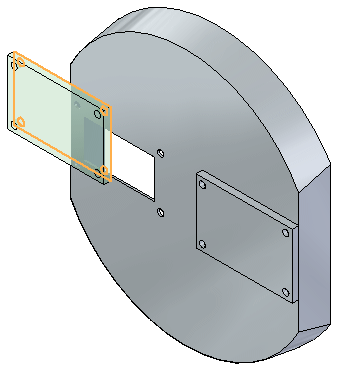

在本关系中选择所示的面。
Tip:
命令条显示目标零件步骤处于活动状态，系统会提示您选择该目标零件。该零件带有您将应用重合关系的面。

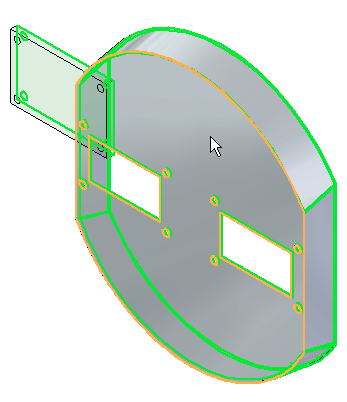

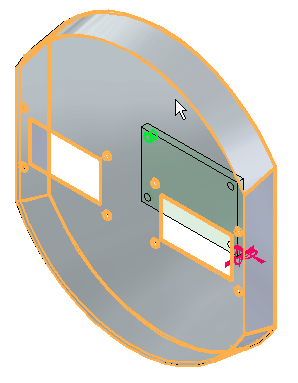

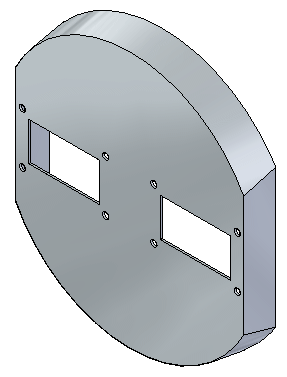

选择目标零件 dome.par，如图所示。
请注意，目标零件元素步骤已处于活动状态，系统提示您选择目标零件元素。该元素是将要应用重合关系的面。

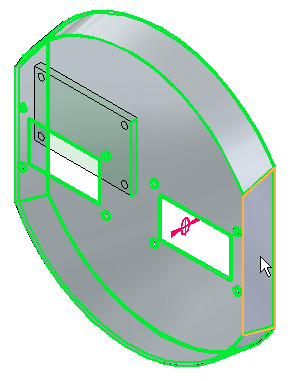

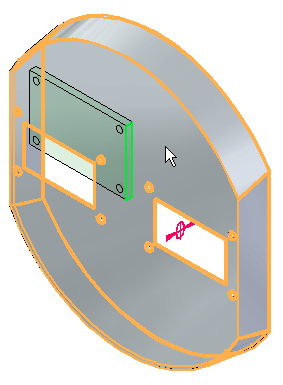

在 dome.par 上选择所示的面。
右键单击或单击确定按钮以接受。重合关系被应用。

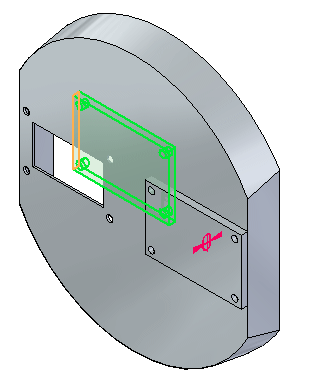

命令条上的关系列表将在应用每个关系后递增。关系 2 是指两个零件中的面之间的平面对齐关系。

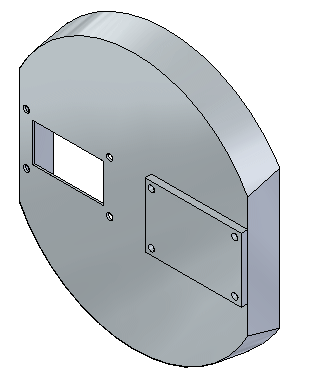

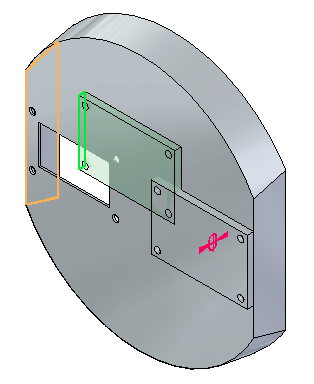

该关系列表会递增到下一关系。关系 3 将为同轴心。

零件 a1_part.par 的另一事例将被放置。步骤顺序相同，不同之处在于所使用的步骤更少。

Note:

使用放置零件时使用简化步骤选项时，省略了选择目标零件的步骤。各零件的有效特征可供选择，目标零件为含有特征的零件。在大多数情况下，该选项的效率更高。但是，对于一个区域可能充满大量零件的大型装配来说，建议手动选取目标零件来提供更多控制，如前面步骤所示。

在零件库中拖动零件 a1_part.par 到装配窗口。您将应用重合关系。
展开命令条上的设置组。
设置所示选项。确保放置零件时使用简化步骤选项已选中，将快速装配用作默认放置方法选项已清除。
在命令条上，选择重合关系类型。
命令条反映了工作流中的放置步骤。注意，该步骤当前为元素步骤，系统提示您在放置零件中选择一个元素。在本关系中您将选择一个面。

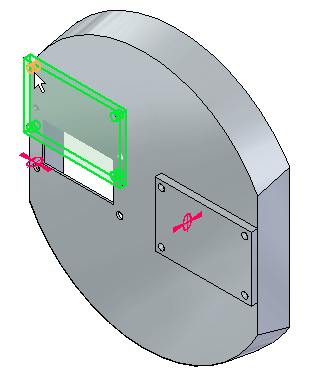

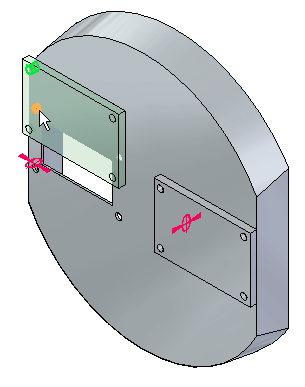

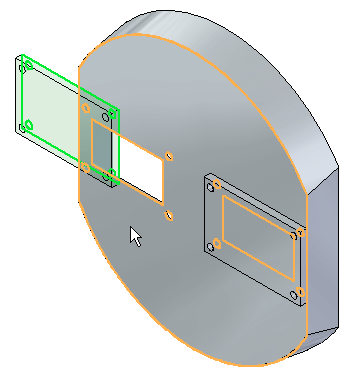

选择所示的面。
因为放置零件时使用简化步骤选项已设置，命令条反映了工作流中的放置步骤。注意，该步骤现在为目标零件元素，系统提示您选择该目标零件元素。该元素是将要应用重合关系的面。该目标零件自动指派，并且是目标元素所属的零件。

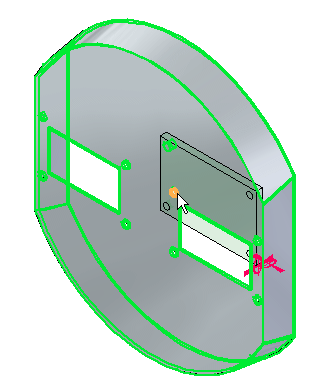

选择所示的面。
重合关系被应用。
使用简化步骤时，无需单击确定来完成。选定目标元素后可建立关系。

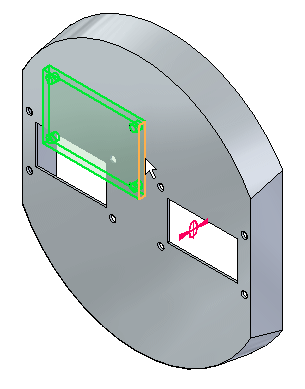

该关系建立后，关系列表会递增到下一关系。关系 2 将为平面对齐。

该关系建立后，关系列表会递增到下一关系。关系 3 将为同轴心。

将关系类型设为同轴心。
命令条反映了工作流中的放置步骤。注意，该步骤当前为元素步骤，系统提示您在放置零件中选择一个元素。在本关系中，您将选择一个圆柱轴。

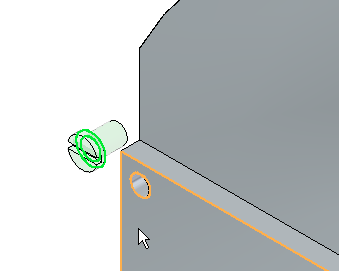

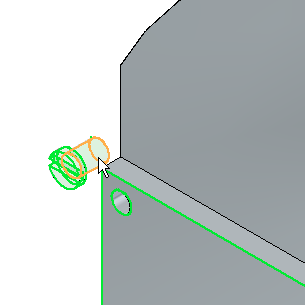

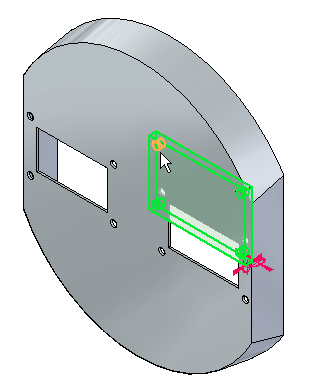

选择所示的圆柱轴。
命令条反映了工作流中的放置步骤。注意，该步骤现在为目标零件元素，系统提示您选择该目标零件元素。该元素为您将应用同轴心关系的圆柱轴。
选择所示的圆柱轴。

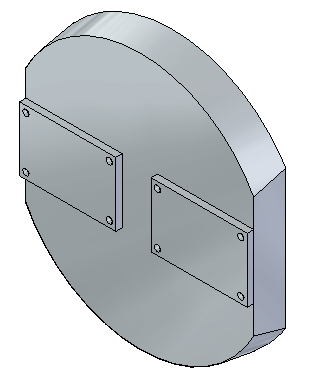

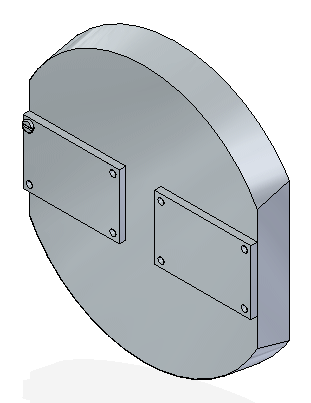

同轴心关系被应用，该零件已完全定位。
