练习：使用角度关系定位装配零件

单击此处下载用于练习的零件和装配文件 。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件Angle.asm，然后单击打开。

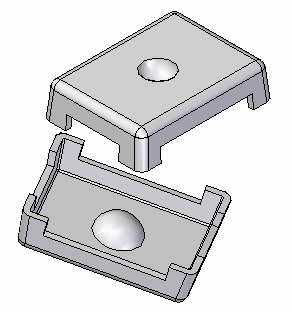

4. 激活全部零件。



要放置盖子，则建立的第一种关系将为连接关系。

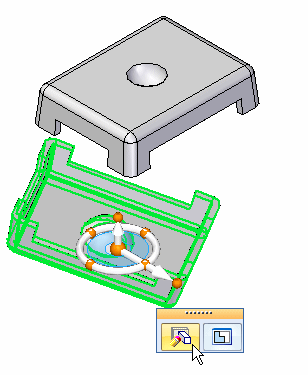

1. 选择所示零件，然后单击编辑定义按钮，如图所示。



2. 选择连接 关系。

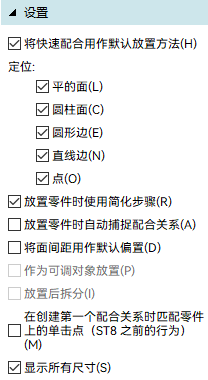

3. 展开设置选项组，按照下图进行设置。

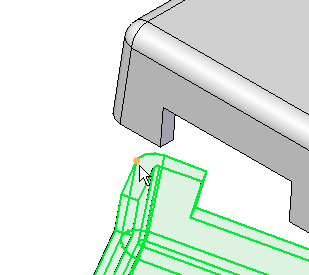

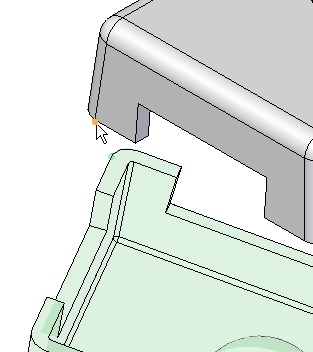

4. 选择所示的顶点。

   您可能需要旋转视图，从而方便地定位到该点。

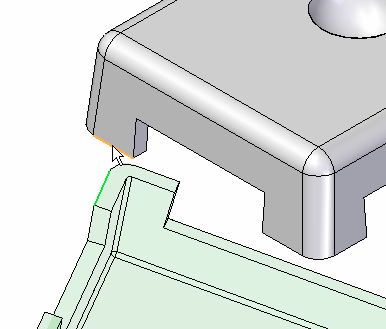

5. 选择所示的顶点作为目标。



使用同轴心关系，作为第二种关系。

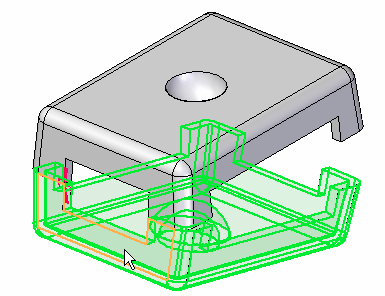

1. 单击同轴心关系 。

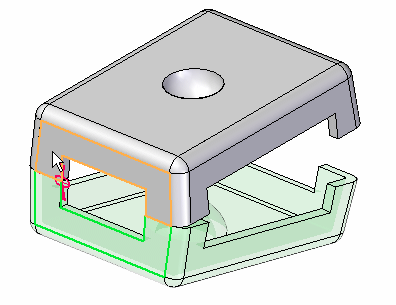

2. 选择所示的线性边。

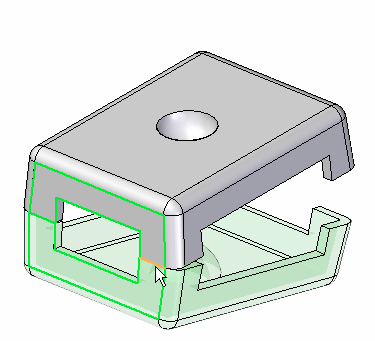

3. 选择目标上所示的线性边。





编辑角度，从而盖子的位置将随之改变。

1. 按下键盘上的 Ctrl+R 以将视图旋转为右视图。
2. 在路径查找器中，选择 lid.par:2，然后在下部窗格中选择角度关系。



   变量名和角度值可能与图示不同。这并不是问题。

3. 在角度命令条上，单击格式列表，然后将光标移动到八个选项之上。请注意各选项中角度测量方法之间的差异。

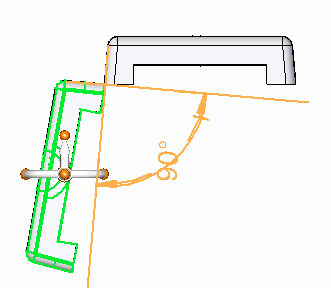

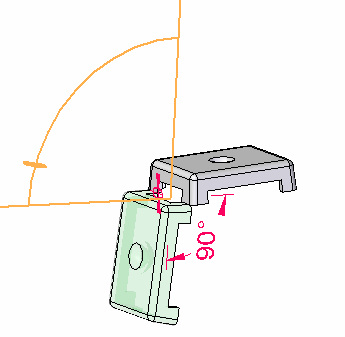

4. 单击格式，从而指定测量，如下所示。将角度改为90°。



5. 将角度改为不同值，然后观察其行为。将角度改为190°。

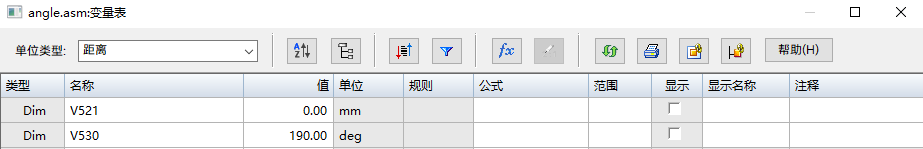

6. 在功能区中，选择工具选项卡→变量，以显示变量表。注意，此角度值会在这里显示，并可在变量表中编辑。并且，角度值可通过公式驱动到表中的其他值。



7. 本练习到此结束。关闭装配文档而不保存。
