练习：创建鼓形凸轮关系
本练习的目的在于使用凸轮关系创建关系以驱动鼓形凸轮。
下载练习文件
打开现有装配并使所有零件处于活动状态

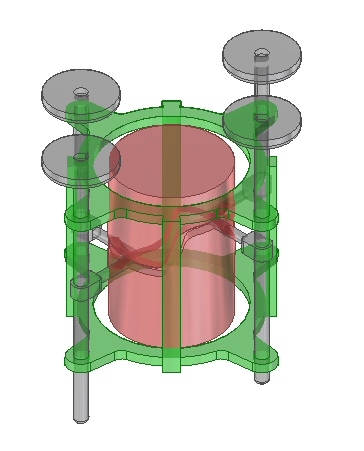

您要打开的装配有四个活塞。已在三个活塞上建立了凸轮关系。您可以将此关系指派到其余活塞。
- 选择文件选项卡→打开→浏览命令，然后从练习文件所在的文件夹中选择 barrelcam.asm。
创建关系以控制活塞
Plunger.par:1 不受约束。其他活塞已经建立了所需关系。您将添加保持活塞方向正确所需的关系，并在滚筒转动时遵循其内凹槽的方向。
- 选择装配体选项卡→装配组→同轴心命令

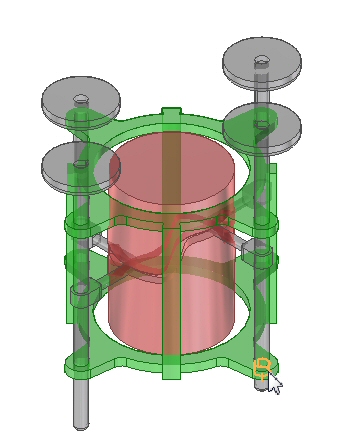

。 - 选择活塞轴。

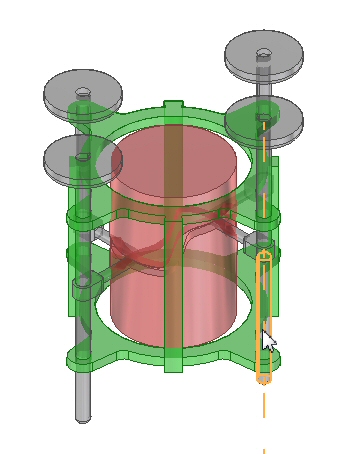

- 将活塞与 alignment_ring.par 中的孔对齐。
- 选择装配体选项卡→装配组→重合命令

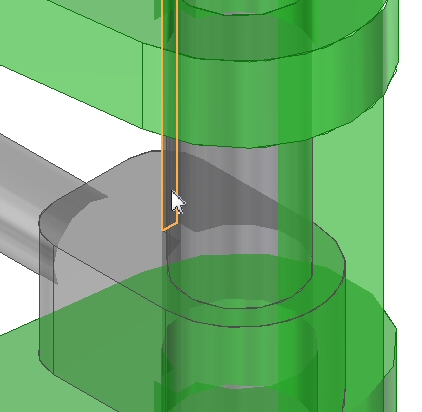

。 - 如图所示，选择 plunger.par:1 的平直内部面。
- 在命令条上，将偏置类型设为浮动。

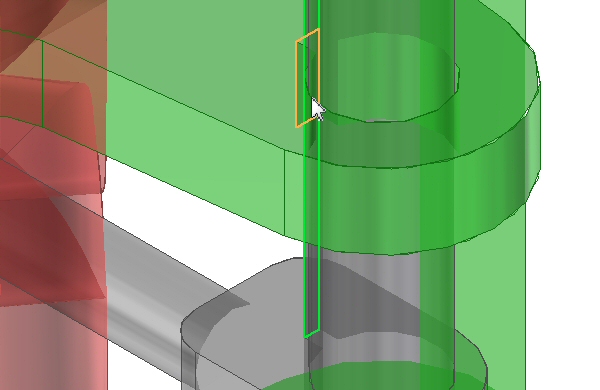

- 如图所示，选择 alignment_ring.par:1
的平直内部面。
活塞受到约束，因此它将保留在校位环中。此时将建立凸轮关系。
- 选择装配体选项卡→装配组→路径列表→凸轮命令。

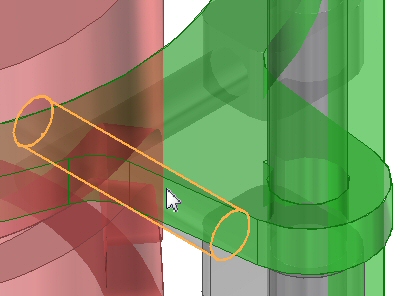

- 在命令条上，将几何体类型设为从动。如图所示，在
plunger.par:1 上选择圆柱。
- 在命令条上，将几何体类型设为边链。如图所示，在
barrel.par 上选择外部边。
如果与从动轮连接的曲线侧错误，则单击命令条上的翻转命令。
- 单击接受。
此时将建立凸轮关系。已使用 barrel.par 的轴定义了电动机。
- 选择装配体选项卡→电动机组→模拟电动机命令。
- 单击播放。凸轮关系将使活塞依照要求移动。
总结
在本练习中，利用了凸轮关系使圆柱从动轮随沿 3D 曲线，从而控制活塞运动。
- 单击本练习窗口右上角的关闭按钮。
