练习：放置图纸视图

单击此处下载练习文件。

新建 GB公制工程图文档。

1. 选择文件菜单 → 新建 → GB公制工程图。

1. 将光标定位到 图页1 选项卡上方（左下角）并右键单击。在快捷菜单上单击图纸设置。
2. 在图纸设置对话框中，单击背景选项卡。
   1. 将背景图纸设为 A1。
   2. 选中显示背景复选框。
   3. 单击保存为默认，将 A1 另存为该文档的默认边界/背景。

      保存默认设置后，该文件中的任何新建图纸将自动默认设置为 A1。

   4. 单击确定。
3. 选择适合命令 以在活动窗口中显示整个图纸页。

1. 单击文件菜单 → 设置 → 选项。
2. 单击制图标准。
3. 在制图标准页上，将投影角度设为第三角，并将螺纹显示模式设为 ISO/BSI，然后单击确定。



1. 在工程图选项卡→视图组中，选择模型视图命令。
2. 在选择模型对话框中，从练习文件夹中选择 bearblk.par，然后单击打开。
3. 在模型视图命令条上，单击图纸视图向导选项。

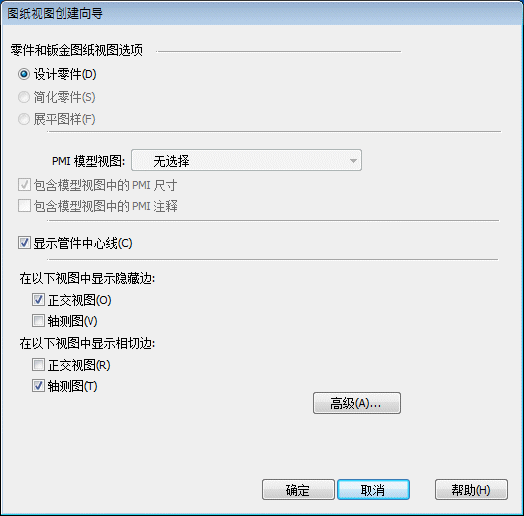

4. 确保设置与下面的图一致。单击确定。



5. 由于为零件模型放置的第一个视图使用前视图方向，因此您无需指定这一点。但是，如果您需要选择其他视图方向，或者您希望选择用户定义的命名视图，则可以单击模型视图命令条上的视图方向，然后从列表中选择所需的方向。



6. 在模型视图命令条上，将比例设为 1:1。。

   天工 CAD 可自动指派比例，使视图在适合图纸页的情况下设置得尽可能大。

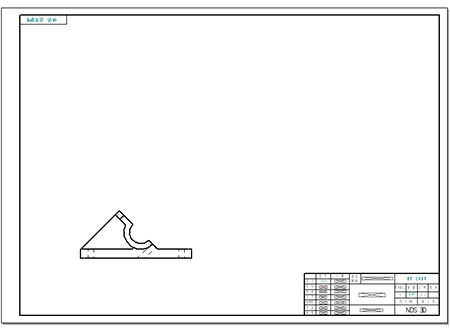

7. 在图纸页上的当前光标位置，以 1:1 的比例显示主视图的可见边和隐藏线 (VHL) 预览。将图纸视图移到所示的大致位置，然后单击。



请注意，命令条已更改，主视图命令现在正在运行。可以继续放置视图，方法是从使用模型视图命令放置的主视图折叠它们。

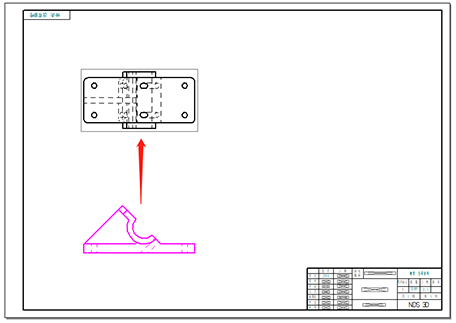

1. 从主视图向上移动光标，如图所示。请注意，此视图还可显示为 VHL 预览。

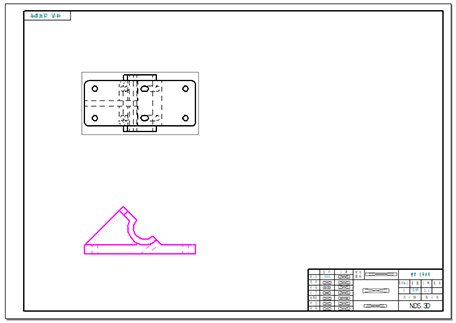

2. 单击以放置俯视图。

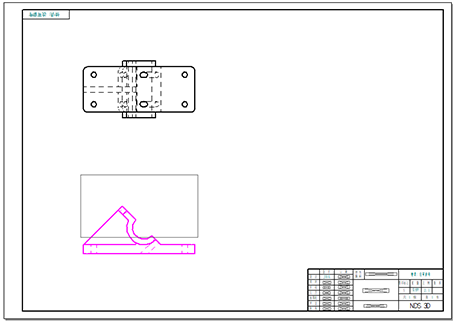

3. 将光标再次放到主视图上，如下所示。

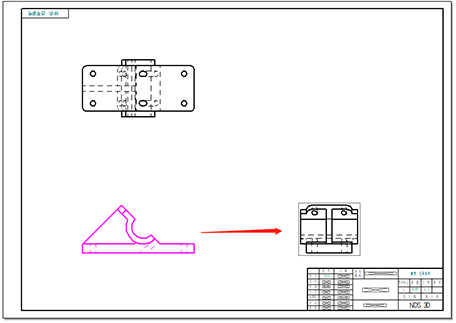

4. 现在将光标移到主视图的右侧。

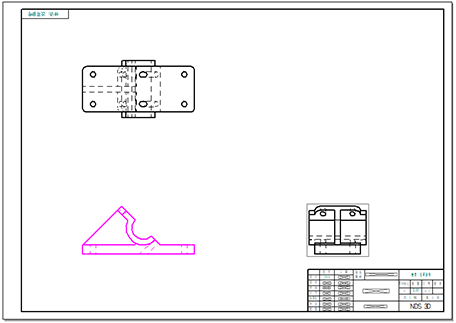

5. 单击以放置右侧的视图。



6. 将光标再次移到主视图上，然后沿着对角线方向将模型的正等测图方向放在图纸页的右上角，如图所示。



7. 右键单击以结束图纸视图放置模式。

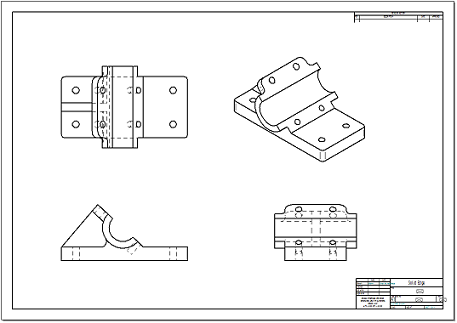

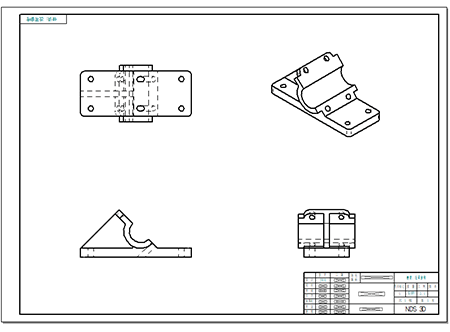

图纸现在应当如下所示：

这是另一种用来选择和放置到目前为止所创建的图纸视图的方法。您可以在运行模型视图命令时一次放置所有的视图，而不是先放置第一个视图（主视图），后放置其他视图（将主视图作为源）。

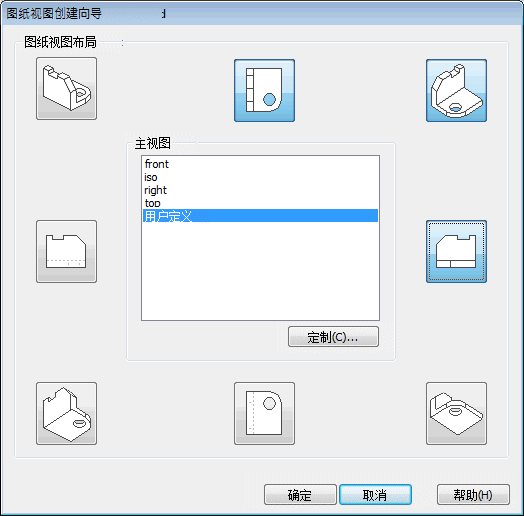

1. 在单击以放置任何视图之前，在模型视图命令条上单击图纸视图布局选项 。这会打开图纸视图向导（图纸视图布局）对话框。对于预想的零件或钣金模型，向导会在默认情况下选择前视图作为主视图。您可以使用该对话框选择其他要用主视图放置的视图。



2. 单击确定时，选定的所有视图都可以通过一次单击放置。



   该对话框中的布局按钮会基于当前的图纸标准生成不同的结果。

   Note:

   如果您获得的视图方向不正确，则可以删除一个视图，然后选择模型视图命令和视图方向按钮 以选择所需的特定常规视图方向或命名视图方向。

1. 在快速访问工具条上单击保存，然后在另存为对话框中将文件保存为 bearblk.dft。



1. 在工程图选项卡→视图组中，选择向视图命令。
2. 请注意，折叠线会附在光标上。如果智能草图将某一点定位，折叠线将消失。移动光标直至智能草图停止将点定位，并显示折叠线。

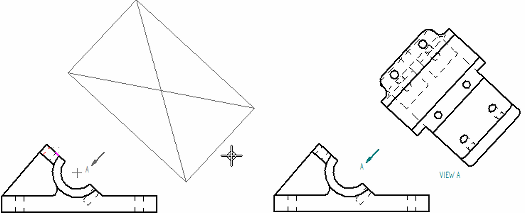

3. 移动光标穿过图纸前视图，直至折叠线附加到模型的边，如图所示，然后单击以选择该边为折叠线。



4. 定位视图，如图所示，并单击。该视图可能与其他视图重叠，因为图纸页的空间有限。在下一步中，将移动视图。



1. 单击图纸页标签托盘上的插入工作图纸按钮。

   这将向工程图文档添加一张新图纸 (图纸2)。要在图纸之间切换，则单击您要切换的目标图纸的选项卡。



2. 单击图页1 选项卡以显示刚创建的向视图。
3. 将光标定位在向视图上，以便该视图高亮显示，然后右键单击。在快捷菜单上，单击属性。
4. 在高质量视图属性对话框的常规选项卡中，将图纸从 图页1 更改为图纸2，然后单击确定。这样可将向视图移到 图页2。
5. 单击图纸2选项卡，将图纸2 设为活动图纸页。
6. 在 图纸2 上右键单击，然后使用图纸设置对话框来确保背景设置为 A1 图纸页。

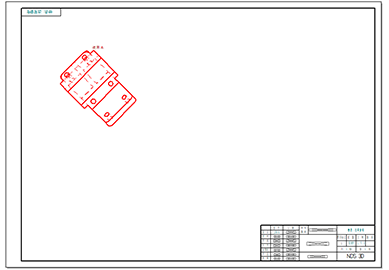

7. 将向视图拖到左上角，如图所示。



将剖切平面放到俯视图中。该剖切平面将用于创建剖视图。

1. 单击图页1 选项卡以将其设置为活动图纸页。
2. 在视图组中，选择剖切平面命令。
3. 选择俯视图作为图纸视图以在其中绘制剖切平面。窗口更改为剖切平面线模式。
4. 单击缩放区域按钮，拖动俯视图周围的方框以放大俯视图。
5. 线命令 将激活，供您为剖切平面绘制轮廓线。
6. 绘制下图中显示的线的序列。在绘制时，找到左侧竖直边的中点和右上孔的中心点。将光标移到元素上方（而不选中）以激活它们，从而为关键点定位。与圆的中点或中心水平或竖直对齐时，会显示一条虚线。



   Tip:

   智能草图关系会自动查找关键点。如果关键点未高亮显示，选择主页选项卡→智能草图组→智能草图命令 ，并确保选中了对话框的关系页面中的中点和中心点选项。

7. 在主页选项卡→关闭组上，单击关闭剖切平面。

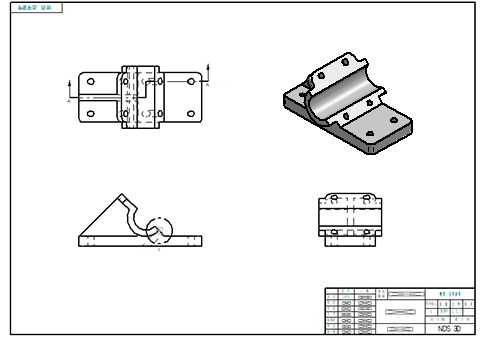

8. 要完成方向步骤，则将光标移到图纸视图的下面，然后单击以定位剖切平面的箭头，如图所示。



使用上一步中定义的剖切平面来创建剖视图。

1. 适合视图。
2. 在视图组中，选择剖视图命令 。
3. 选择在俯视图上创建的剖切平面线作为剖切平面，用于创建剖视图。
4. 在剖视图命令条上，单击模型显示设置选项。
5. 清除对话框中的隐藏边样式复选框。单击消息框中的确定，然后单击图纸属性对话框中的确定。这将关闭横截面视图中的隐藏边。
6. 将横截面放到俯视图的下面，如图所示。



7. 使用属性对话框，将剖视图移到图纸2。
8. 单击图纸2选项卡以查看第二张图纸。在向视图下面重定位剖视图。

1. 要更改剖面线属性，则选择视图，然后右键单击以显示快捷菜单。在快捷菜单中单击属性。在高质量视图属性对话框中单击显示选项卡。
2. 在显示填充样式对话框中，取消选中从零件派生复选框。
3. 从显示填充样式列表中，选择 ANSI32（Steel）。单击消息框中的确定。
4. 单击确定以关闭该对话框。



5. 保存文档。

1. 返回到图页1。
2. 选择局部放大图命令 。
3. 单击以将局部放大图的圆形区域中心放到前视图上，然后再次单击以定义局部放大图的圆形区域半径。视图圆形区域应与下图中显示的类似。



4. 移动附加到光标上的大圆，使其远离前视图。单击以放置局部放大图，如下所示。



5. 更改视图属性，以将局部放大图移到图纸2。
6. 切换到图纸2。

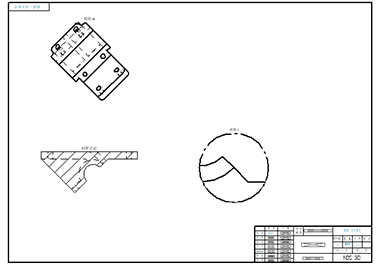

7. 在图纸2上，将局部放大图定位到辅助视图和剖视图的右侧，如图所示。



1. 返回到图页1。
2. 单击正等测图纸视图。



3. 在编辑定义命令条上，单击着色选项按钮 ，然后从列表中选择带边灰度着色。
4. 单击图纸的某一开放区域，以取消选择正等测图纸视图。注意正等测图纸视图周围的过时边界。



5. 在视图组中，选择更新视图命令 。

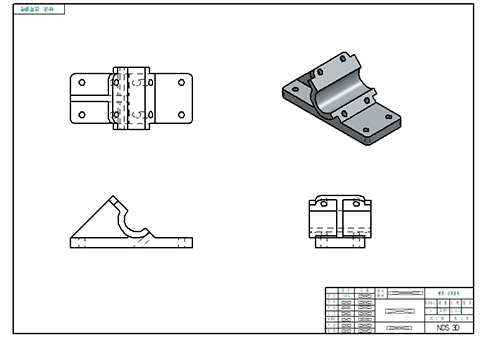

   正等测图纸视图现在显示为着色。



6. 本练习到此结束。保存并关闭文件。

在本练习中，您已学会如何放置图纸视图、向视图、剖视图和局部放大图。您也学会了如何使用图纸页来组织图纸视图。

1. 单击本练习窗口右上角的关闭按钮。
