练习：创建断开图

单击此处下载练习文件。

新建 GB公制工程图文档。

1. 选择文件→新建→GB公制工程图。

1. 选择模型视图命令。
2. 在选择模型对话框中，确保查找范围：字段已设为保存练习文件的文件夹，然后将文件类型：字段设为零件文档 (*.par)。
3. 选择 dualbar.par，然后单击打开。
4. 对于零件模型，所放置的第一个视图的默认方向是前视图方向。使用模型视图命令条上的视图方向按钮，将视图方向更改为俯视图。
5. 将比例改为 2:1，然后将图纸视图放置到工程图页，如图所示。



1. 单击选择工具，然后在图纸视图上右键单击。
2. 在快捷菜单上选择断开图命令。

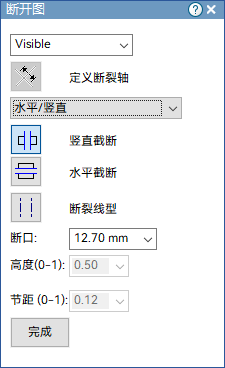

3. 单击图纸，在断开图命令条上，如图所示设置选项。

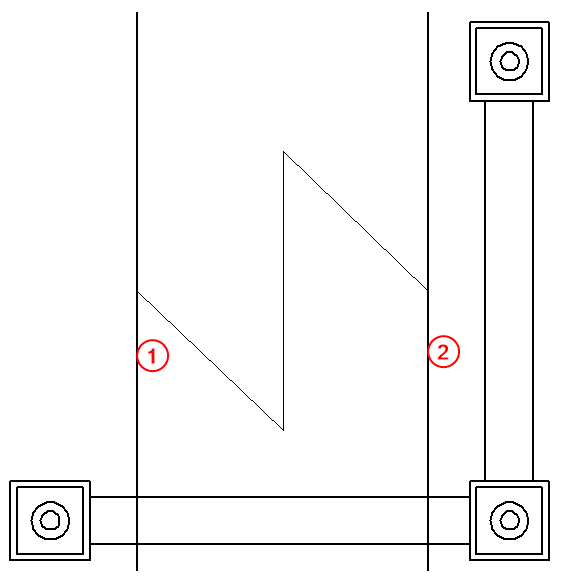

4. 放置表示待截断区域的两条竖直线，如图所示。



5. 在断开图命令条上，单击完成以创建断开图。

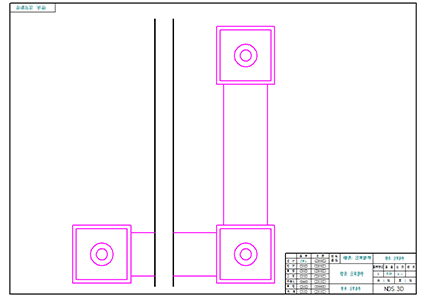

   结果得以显示。

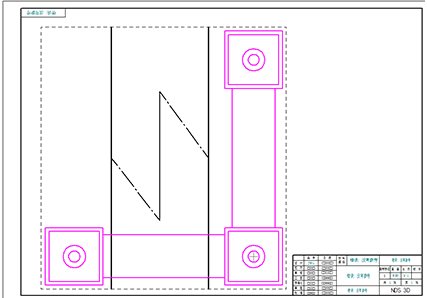

6. 在编辑定义命令条上，单击显示断开图按钮 ，将视图显示切换回未断开状态。

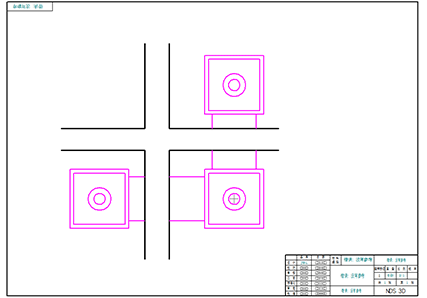

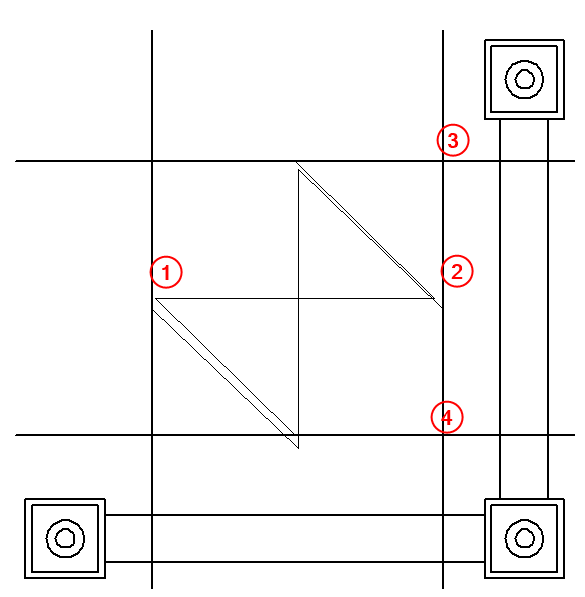

1. 再次选择断开图命令，然后使用水平截断选项 向视图中添加另一组折线。



2. 在断开图命令条上，单击完成。



3. 将文件另存为 breakline.dft，然后将其关闭。

1. 创建新的GB公制工程图文件，然后使用模型视图命令打开和放置 bar.par 的前视图方向。

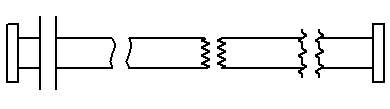

2. 使用断开图命令条上的断裂线型选项，放置四组折线。每组的类型都各不相同。
   • 直弯
   • 圆柱弯
   • 短弯- 直线
   • 长弯



3. 本练习到此结束。保存并关闭文件。

在本练习中，您已学会如何使用水平和竖直断裂线来创建断开图。您还学会了如何使用不同类型的断裂线。
