练习：绘制草图并标注尺寸

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件sketch_A.par，然后单击打开。



1. 在功能区，选择直线命令。
2. 定义草图平面。将光标悬停在带角度草图平面的上方。 按下 N 键，直至绿色边高亮显示，如图所示。这将为草图平面定义水平方向。



   Tip:

   • 如果在该平面高亮显示时开始绘制草图，则该平面将被自动锁定，直到您按右键结束绘制或按 Esc 退出直线命令或直接选择新的绘图命令。
   • 如果您需要固定在一个平面进行绘制，请在平面高亮显示时，按 F3 键或单击锁图标。该平面将被手动锁定，图形窗口会出现一个图标。您可以单击来解除锁定。

绘制一个由两条直线和两个圆弧组成的槽形草图。

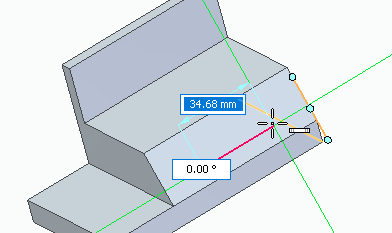

1. 当成角平面高亮显示时，单击以放置直线的第一点。
2. 对于直线的第二点，确保水平指示符显示，然后单击。



3. 按 A 键切换到圆弧命令，以放置一个相切圆弧。
   1. 定位意向区，如图所示。



   2. 放置与圆弧起点垂直的圆弧端点。



4. 放置第二条直线，如图所示。确保您获得相切对齐符号及与起始直线的第一点垂直对齐。



5. 放置第二个相切圆弧。按下 A，然后在第一条直线的端点处结束圆弧。



   Tip:

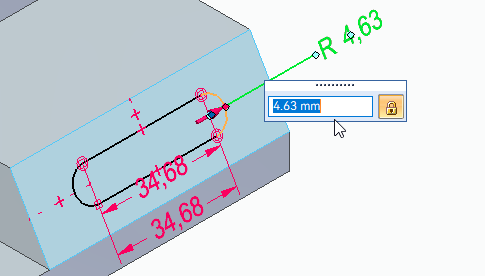

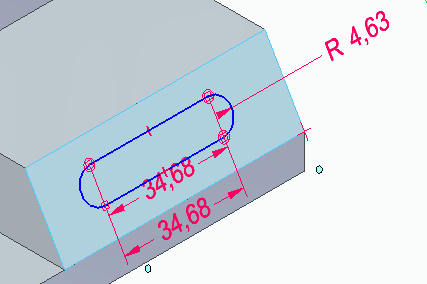

   默认情况下，您绘制草图时会自动创建尺寸，如下图所示。

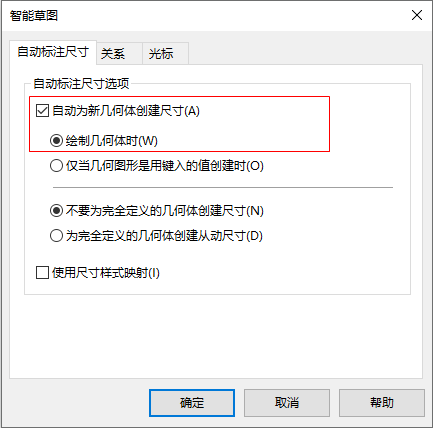

   如果您不希望自动创建尺寸，可以在功能区单击智能草图选项，然后在弹出的智能草图对话框关闭此功能。

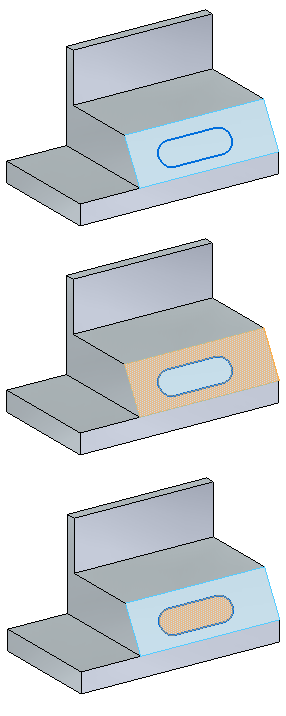

请注意，面将变为蓝色。这表示存在区域。在该面上绘制的草图将创建两个区域。

使用几何关系将槽形草图置于该面的中心处。

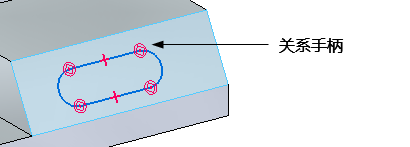

如果未显示关系手柄，可在草图选项卡→相关组中，选中观阅草图关系。

这些手柄显示，直线是水平的，圆弧相切并连接到各直线的端点。

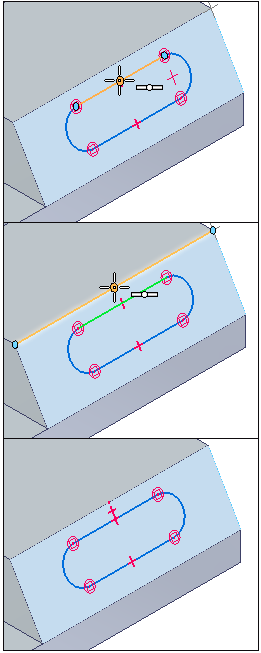

1. 将一条直线的中点与一个面上边的中点对齐。
   1. 在功能区，选择草图选项卡→相关组→水平/竖直命令。
   2. 先单击直线的中点，然后单击该面上边的中点。



2. 将圆弧的中心与一条面边的中点对齐。
   1. 水平/竖直命令应该处于激活状态。
   2. 先单击圆弧中心，然后单击面边的中点。



   3. 按 Esc 退出水平/竖直命令。

对槽半径和中心间距标注尺寸。

Tip:

如果您绘制的草图已自动标注尺寸，则只需要在尺寸上单击，然后在弹出的编辑框中输入正确尺寸，按 Enter 键确认。您也可以先按 Tab 键预览，再按 Enter 键确认。

1. 在功能区，选择草图选项卡→尺寸组→智能尺寸命令。

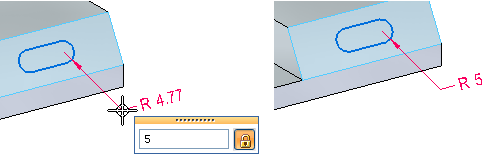

2. 单击其中一个圆弧，并在编辑框中键入 5。



3. 在功能区，选择草图选项卡→尺寸组→间距命令。
4. 选择每个圆弧的中心，并在编辑框中键入30。



5. 按Esc退出间距命令。

1. 如果手动锁定了草图平面，则在路径查找器中右键单击此草图，选择锁定草图平面。或者，在图形窗口，单击。

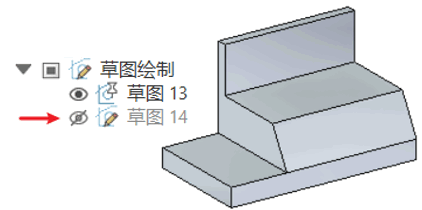

2. 单击眼睛图标以隐藏草图。



3. 本练习完成。退出文件而不保存。

在本练习中，你已学会如何在零件面上创建草图。您还学会了如何对草图应用关系和尺寸。
