练习：复制、旋转、移动草图

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，将查找范围：字段设置为包含培训文件的文件夹。

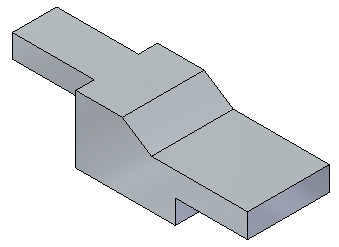

4. 单击 sketch_C.par，然后单击打开。

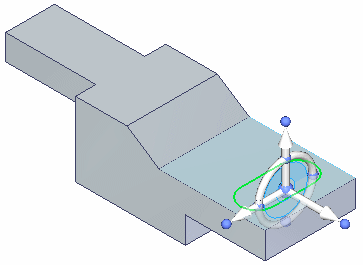

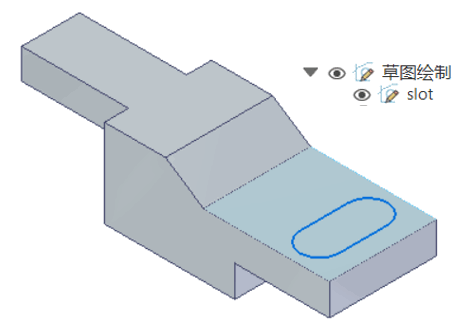

1. 在路径查找器中，单击名为slot草图的显示图标。



1. 在路径查找器中选择名为slot的草图。



2. 按下 Ctrl+C以复制选定的草图。草图添加到剪贴板。

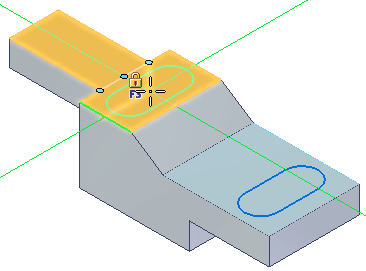

1. 按 Ctrl+V。复制的草图将附在光标上。将光标悬停在面上，然后单击以放置草图，如图所示。接下来您将定位草图。



   Tip:

   可以按 N 或 B 键来控制所复制草图的方位。然而，在本练习中，我们将使用旋转命令来定位草图。

2. 按 Esc键结束粘贴操作。



1. 在路径查找器中，右键单击复制的草图，并从快捷菜单中选择锁定草图平面。
2. 选择草图视图命令（或按 Ctrl+H）。
3. 在草图选项卡→绘图组→移动命令列表中，选择旋转命令。



4. 在旋转命令条上，确保副本选项 未开启。
5. 按住 Ctrl 键并单击两条直线和两个圆弧。被选中的元素变为绿色。
6. 选择圆弧中心作为旋转中心。



7. 选择另一个圆弧中心作为旋转的起点。

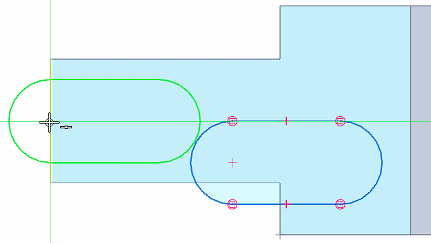

8. 在水平指示符显示后单击。这会将草图旋转 90°。





1. 再次选择四个元素。
2. 选择移动命令。
3. 选择某一圆弧的中心作为移动起点。



4. 对于终点，将光标移到顶边中点的上方。草图中心将置于该点处。请勿单击。

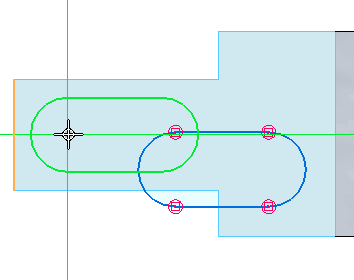

5. 在保持中点对齐显示的同时，将光标下移到所示位置并单击。

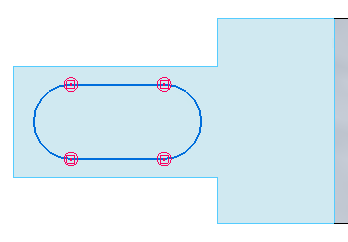

6. 按下 Ctrl+I。

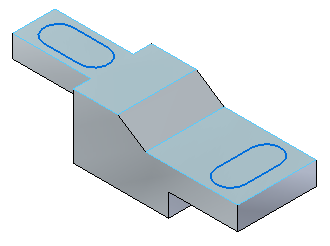

7. 本练习完成。关闭文件而不保存。

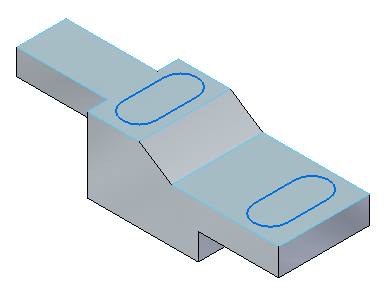

在本练习中，您在一个面上绘制了一个草图，并学会了如何将草图复制到其他面上。您还学会了如何旋转和移动草图。
