练习：在草图中使用模型边
试做本练习，了解如何使用
投影到草图命令在草图中包括零件面的边。
下载练习文件
打开零件文件
- 启动 天工 CAD。
- 在文件菜单上，单击打开，再单击浏览。
- 在打开文件对话框中，将查找范围：字段设置为包含培训文件的文件夹。
- 单击
sketch_B.par，然后单击打开。
创建草图平面
- 在特征选项卡→平面组中，选择重合平面。

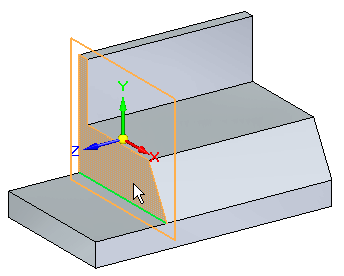

- 选择显示的零件面。

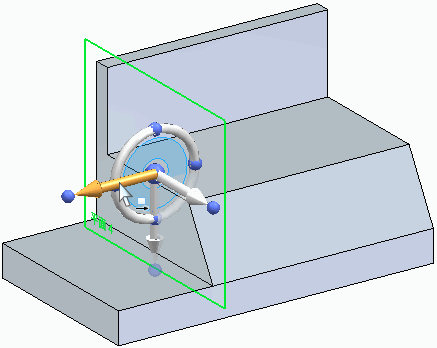

- 单击图形移动手柄上的主轴。

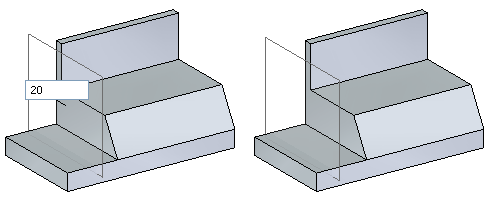

- 在距离编辑框中键入
20。
启动绘制草图过程
您将在草图中使用该零件的边。
- 在草图选项卡→绘图组中，选择投影到草图。该命令需要一个锁定的平面。

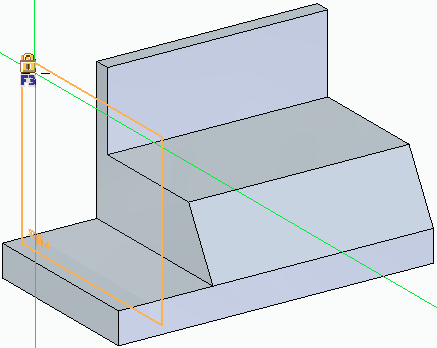

- 锁定草图平面。在之前创建的草图平面上方暂停，然后单击挂锁
。
- 关闭投影到草图选项对话框。

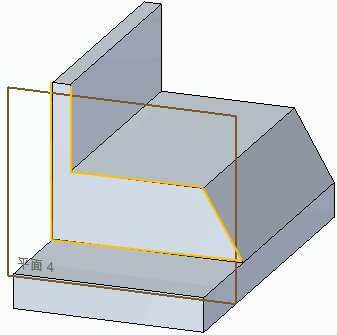

- 选择所示的边。
- 请注意这些边是如何投影到锁定草图平面上的。
观察草图关联性
显示 PMI 尺寸。
- 在路径查找器中单击尺寸显示图标。

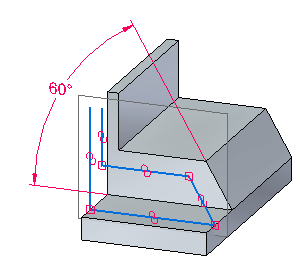

- 在尺寸上单击 60°值。
- 更改尺寸（45°和 75°之间的任意值），注意投影到草图平面的边如何遵循该面上的角。确保尺寸上的方向箭头与图示一致。通过单击动态编辑框中的箭头按钮可以更改方向。
- 将尺寸设置为60°并关闭 PMI 尺寸显示。
绘制几何体草图
添加并修改几何体草图。
- 使草图平面的方向垂直于视图。在视图选项卡→视图组中，选择草图视图命令（或按
Ctrl+H）。
- 如图所示，绘制几何体草图。线段长度和位置并不重要。

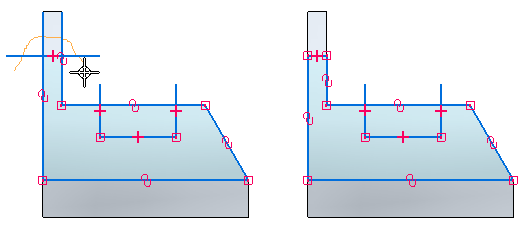

- 修剪直线段。在草图选项卡上→绘图组，选择修剪
。 - 单击光标并拖动到所示直线段的上方。
- 点击并拖动光标到所示三条直线段的上方。
编辑显示
- 关闭关系手柄的显示。

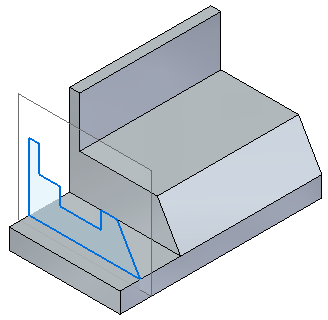

- 切换到正等测图。按下
Ctrl+I。
- 关闭文件而不保存。
总结
在本练习中，您已学会如何在参考平面上绘制草图，以及如何包括零件面上的边。您已观察到草图与零件模型边的关联性，并使用了草图视图命令。
- 单击本练习窗口右上角的关闭按钮。
