练习：处理草图区域
本练习将指导您完成绘制草图以供在形成区域时观察的流程。您还将了解如何选择区域。
打开零件文件
- 启动 天工 CAD。
- 在文件菜单上，单击新建→GB 公制零件。
绘制矩形
在直接建模环境下，绘制矩形。
- 在草图选项卡上→绘图组中，选择直线
。 - 绘制矩形。请注意，只要最后一条直线连到第一条直线，就会形成一个区域。(1) 表示第一点。
选择区域
- 在工具选项卡→选择组中，选择选择
。 - 将光标移到矩形的上方，并注意颜色的变化。光标移到封闭草图（区域）和面的上方时，它们就会高亮显示。
- 选择该区域，并注意颜色的变化。区域可用于创建拉伸或旋转拉伸。
- 按
Esc 键结束选择命令。
创建嵌套区域
- 在草图选项卡上→绘图组中，选择中心画矩形
。 - 绘制另一矩形，重叠第一个矩形，如图所示
- 按Esc退出矩形命令。
选择多个区域
- 两个重叠的矩形将形成三个区域。

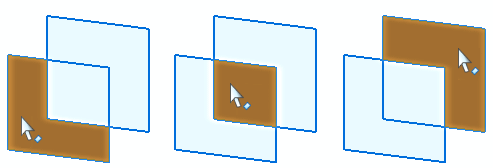

- 将光标移到重叠矩形的上方，并注意形成的区域。

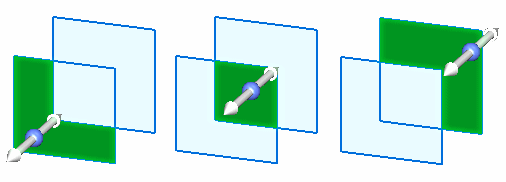

- 选择各个区域，并注意前一个选定区域已被取消选择。
- 要选择多个区域，则选择一个区域，然后按空格键。 Tip:
空格键可将选择模式设置为添加/移除

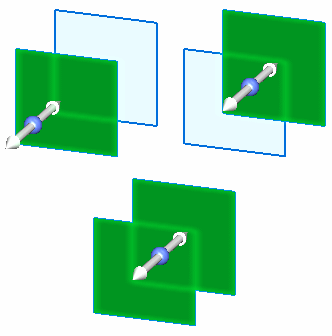

。如果您选择了某一已经选定的元素，该元素将被取消选择。如果选择的某一元素尚未选定，该元素则被选中。 - 创建以下选择集。创建各选择集后，按下
Esc。
总结
在本练习中，你已学会如何创建并选择区域。在 天工 CAD 中创建直接特征时需要区域。
