练习：使用快速定向

单击此处下载练习文件。

1. 在应用程序中打开 orientxpres.asm。

1. 选择工具选项卡→环境组→框架。

1. 在框架环境，选择主页→草图绘制→3D草图，进入3D草图环境。
2. 在3D草图环境，选择主页→3D绘图→3D 直线。

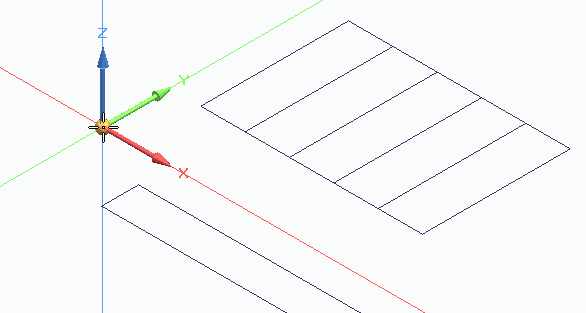

   请注意，图形窗口出现一个快速定向工具。它用于限制元素的放置和移动，以与特定轴或平面平行。将光标放到快速定向工具的原点上，按住鼠标左键拖动，可以移动快速定向工具的位置。

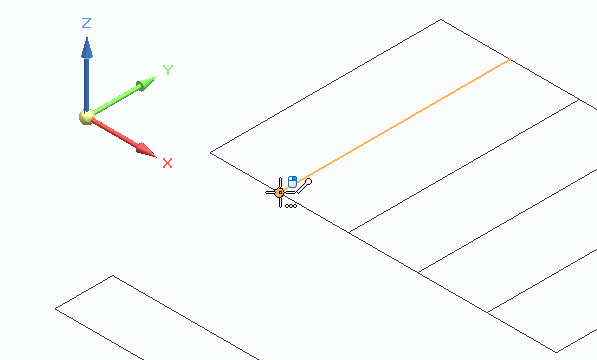

3. 要定义线段的第一个点，请选择显示的草图线，并确保显示端点符号。

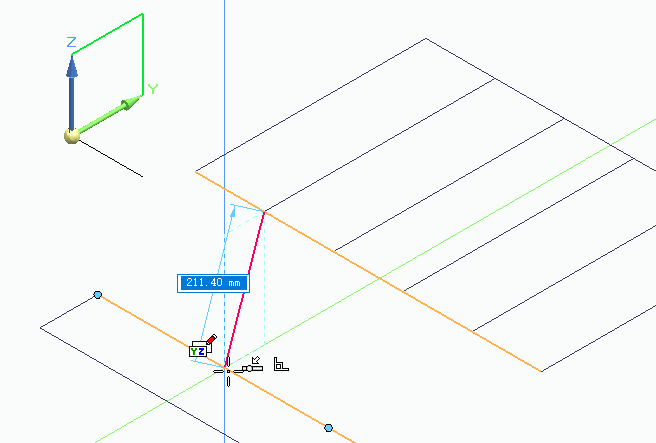

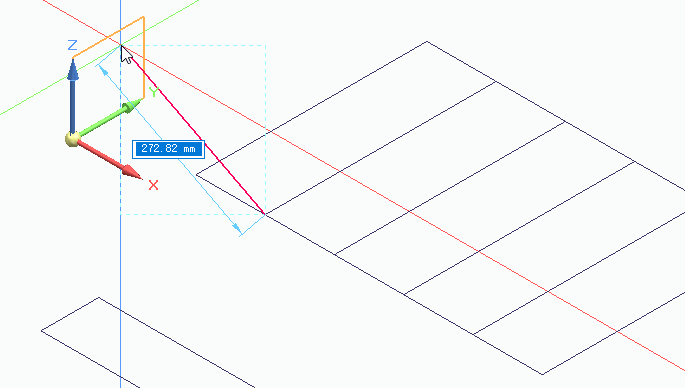

4. 将光标移动到快速定向三重轴上方，并在 YZ 平面高亮显示时单击鼠标。

   这时线段已锁定到 YZ 平面 的平行平面。



5. 选择下图所示线段，当出现点在线上和垂直关系指示符时，单击。

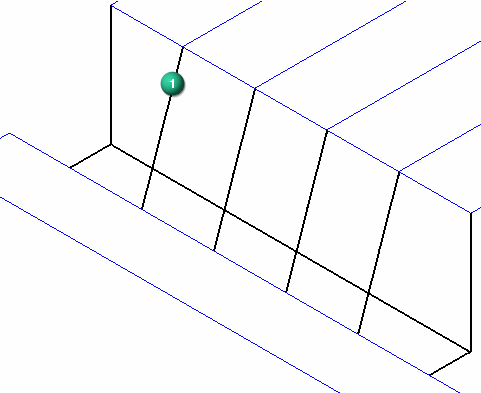

   线段 (1) 的定义已完成。

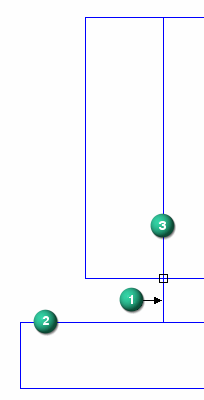

6. 按 Esc 退出3D直线命令。请注意，通过俯视图观察，线段 (1) 位于线 (3) 的平面内。

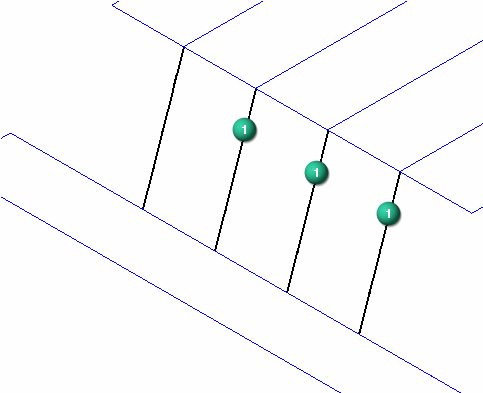

7. 按照相同的操作放置其余三条线段 (1)。

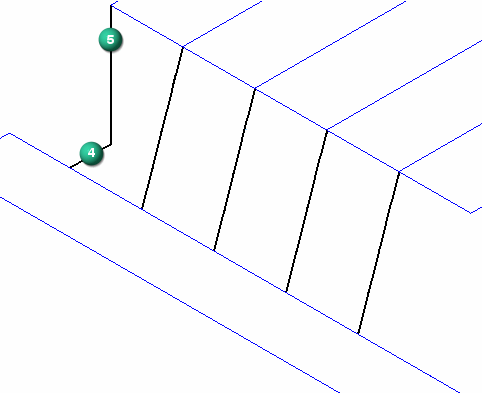

放置线段 (4) 和 (5)。

1. 启动3D直线命令。

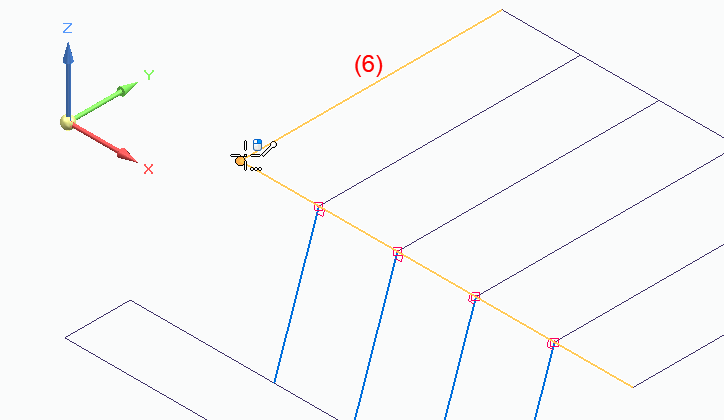

2. 选择草图线 (6) 并确保显示端点。

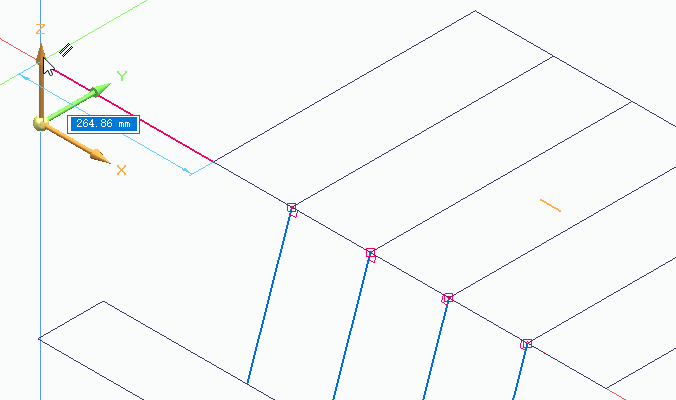

3. 在快速定向工具上单击 Z 箭头，将线段锁定到 Z 轴的平行方向。

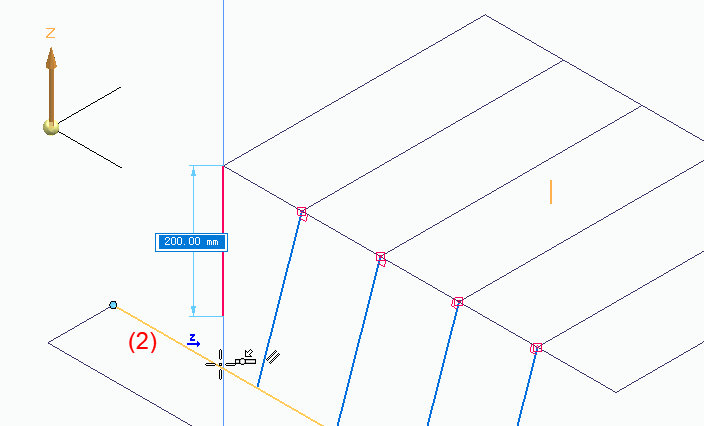

4. 拖动光标，请注意，线段仅在 Z 方向移动。要定义第二个点，请单击线 (2)。此操作会将线段的长度设置为与线 (2) 的深度相同。不要右键单击。

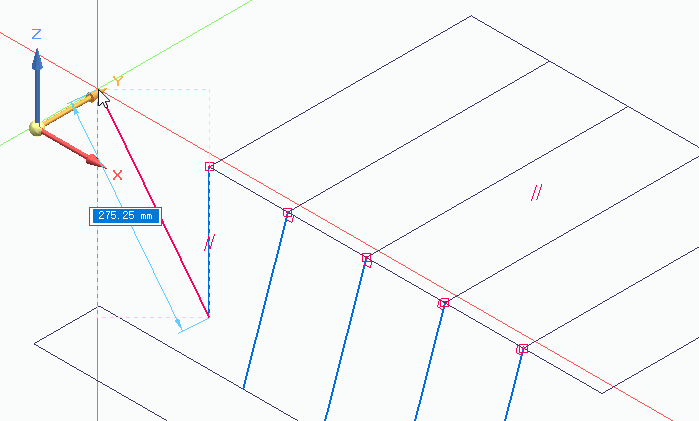

5. 在快速定向工具上单击 Y 箭头。

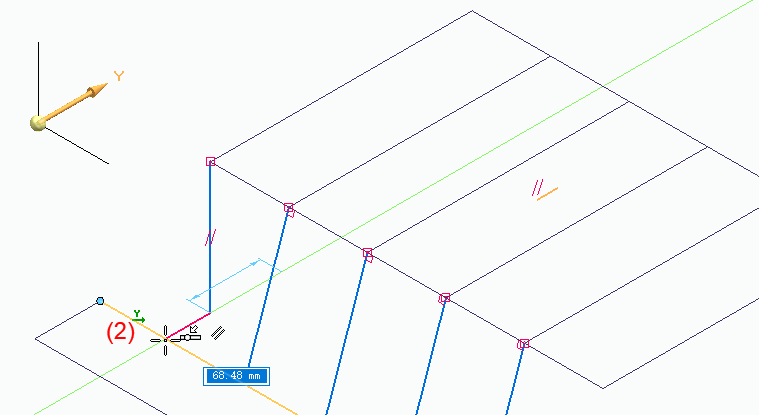

6. 拖动光标，请注意，线段仅在 Y 方向移动。要定义第二个点，请u单击线 (2)。此操作将线段连接到线 (2)。右键单击结束本次绘制。

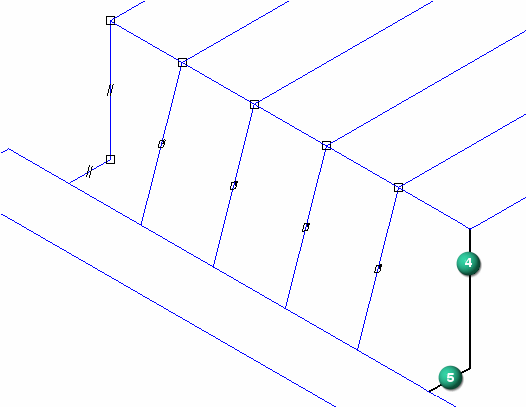

7. 按照相同的操作将两条线段 (4) 和 (5) 放在另一端。



在不使用快速定向工具的情况下放置最后一条线段。此时已有两个可连接的端点，因此不需要使用此工具。使用 3D 线段的端点。

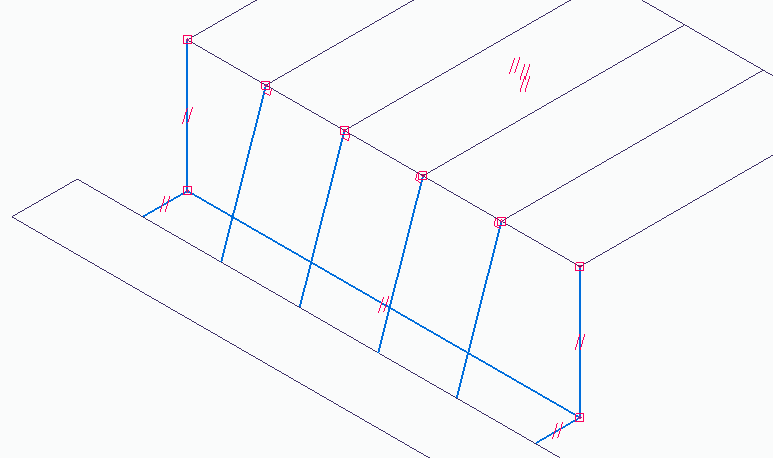

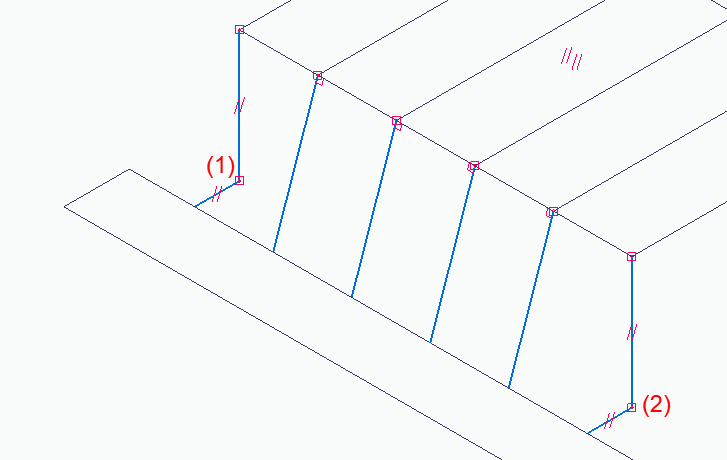

1. 通过依次选择点 (1) 和点 (2) 放置线段。右键单击。



2. 本练习到此结束。关闭文件而不保存。

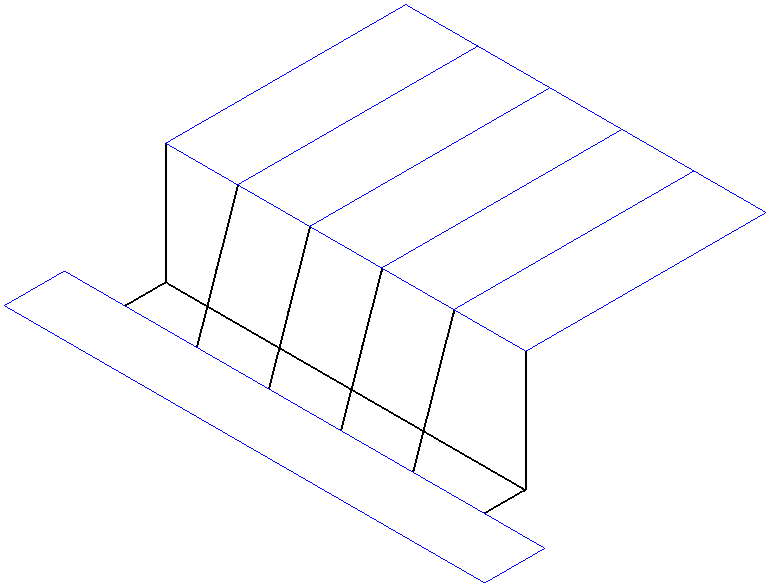

在本练习中，您了解了如何使用快速定向绘制 3D 线段。使用快速定向工具可控制线段的方向。

1. 框架路径可由哪些元素组成？
2. 可以使用哪些工具来创建 3D 路径？

1. 框架路径可由哪些元素组成？

   草图和 3D 线段

2. 可以使用哪些工具来创建 3D 路径？

   快速定向工具
