练习：拐角处理选项

单击此处下载练习文件 。

1. 将 C-channel35.par、C-channel65.par、C-channel95.par、square30.par、square45.par、square60.par 和 square90.par 复制到 Program Files/NDS/Tiangong 2024/Frames 文件夹。
   Note:

   操作此步骤后，在框架命令条上单击选择横截面部件按钮时上述部件即可用。

1. 打开 corner_options.asm。

1. 单击工具→环境→框架。

首先使用默认选项（斜接）放置框架。

1. 选择主页→框架→框架。
2. 请注意斜接是框架选项对话框上的默认选项。单击取消。



3. 在框架在命令条上，单击选择横截面部件按钮 。
4. 选择 square30.par，然后单击打开。
5. 单击不再显示此消息。按钮，然后单击确定。

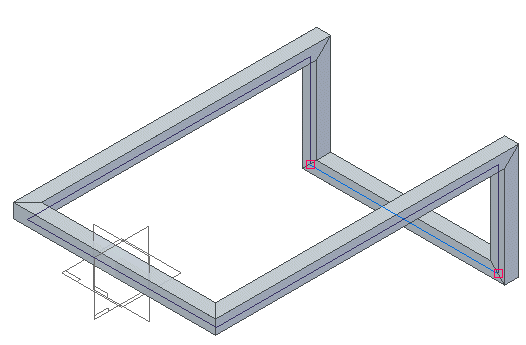

6. 将选择字段设置为单一，并绕整个几何图形拖出一个围栏，然后右键单击。请不要单击完成。请注意，所有拐角都是斜接的。



1. 在框架命令条上，单击选项。

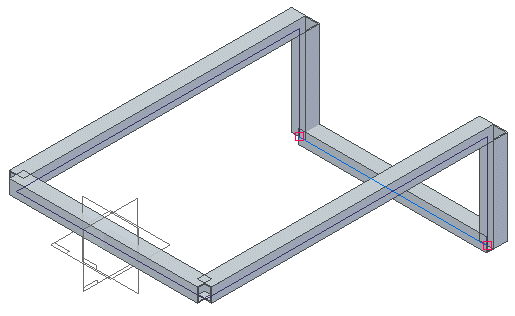

2. 单击对接选项，并确保首选轴设置为 X 轴。单击应用。



3. 注意对接结果。框架成员对接到与 X 轴平行的其他框架成员。请不要单击完成。



1. 将首选轴设置为 Y 轴，然后单击应用。
2. 请注意结果。现在，框架成员对接到与 X 轴平行的其他框架成员。请不要单击完成。

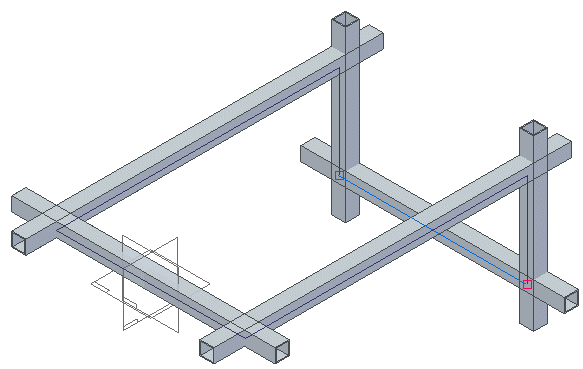

1. 单击延伸框架部件选项，然后在距离字段中键入 80。
2. 单击应用。注意延伸的结果。负值将缩短成员。请不要单击完成。



1. 单击无拐角处理选项，然后单击应用。
2. 请注意，未修剪任何成员。每个框架均为路径长度。



3. 请注意，路径查找器中有六个已创建的框架部件。



1. 单击应用半径拐角选项，然后键入半径值 50。



2. 单击确定，然后单击完成。



3. 在框架选项对话框上，单击取消。
4. 请注意，在路径查找器中，半径选项仅创建一个框架部件。将路径应用于拐角时，在该拐角处相接的两个成员将变为一个框架。



1. 退出装配文件而不保存。

在创建框架部件的过程中，随时可以更改拐角处理选项。命令完成后，即可返回并编辑框架定义以更改拐角选项。

1. 四个拐角处理选项是什么？
2. 指出三个拐角处理并分别进行简单描述。
3. 从哪里可以找到示例框架部件？
4. 框架命令的第一步是什么？
5. 哪些因素控制框架部件在路径上的位置？
6. 如何更改框架在路径上的定位方式？

1. 四个拐角处理选项是什么？
   • 应用拐角处理。
   • 应用半径。
   • 延伸框部件。
   • 无拐角处理。
2. 两个应用拐角处理选项是什么？
   • 斜接 - 对拐角应用斜接切割。
   • 对接 - 将一个框架成员对接到与首选轴平行的另一个框架成员。
3. 框架命令的第一步是什么？

   选择路径。

4. 哪些因素控制框架部件在路径上的位置？
   • 创建框部件之后，可以定义一个默认捕捉点。该框架捕捉点位于路径上。
   • 如果框部件文件中不存在捕捉点，框架命令将默认使用 2D 横截面的质心。
5. 如何更改框架在路径上的定位方式？

   在框架命令条上，单击编辑横截面选项。单击定义手柄点，然后在横截面上选择新的手柄点。
