练习：创建框架零件明细表

单击此处下载练习文件。

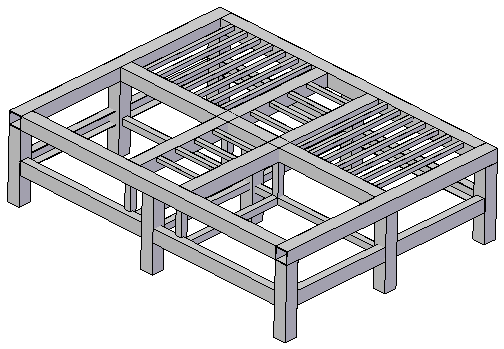

1. 打开 draft01.asm。



1. 选择文件→新建→当前模型的图纸。
2. 在创建图纸对话框中，确保选中运行图纸视图创建向导选项，然后单击确定。系统自动切换到工程图环境，请不要单击。
3. 在模型视图命令条上，单击图纸模型视图选项按钮。
4. 勾选创建草图质量图纸视图选项。然后从视图质量列表中选择 3 更精细显示。单击确定。
5. 在模型视图命令条上，将比例设置为1:20，单击视图方向按钮并选择正等测图。

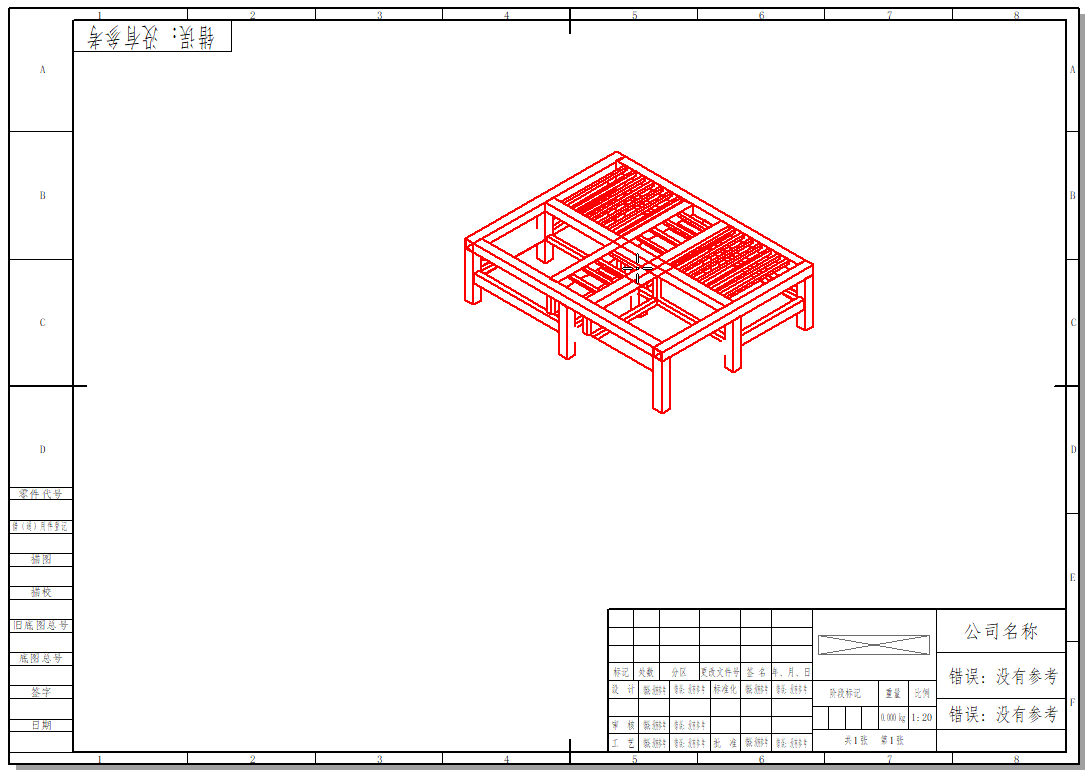

6. 在图纸区域单击以将视图放在所示位置。



1. 选择工程图选项卡→表组→零件明细表。

2. 单击图纸视图。



3. 在零件明细表命令条上，确认已选择自动零件序号和放置列表。

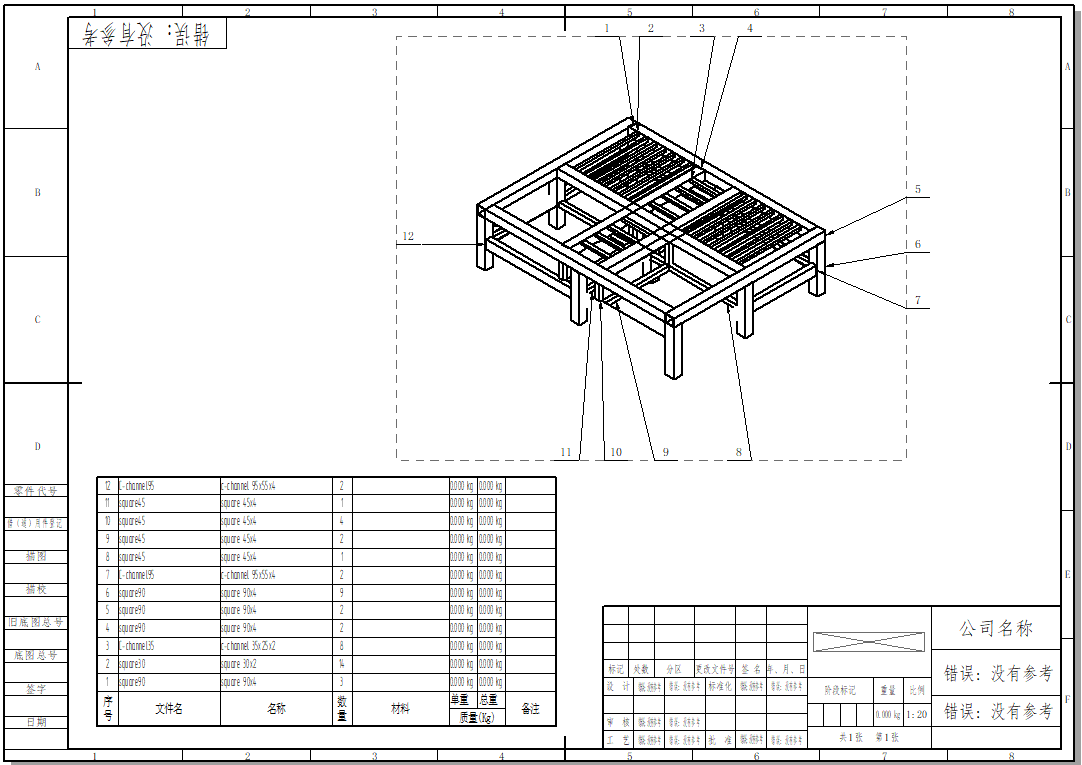

4. 单击以放置零件明细表。然后将零件明细表拖到如图所示的位置。



编辑零件明细表以添加切割长度和标题列。移除文件名列。

1. 在图纸中单击零件明细表，然后在编辑定义命令条中单击属性按钮，弹出零件明细表属性对话框。
2. 在列选项卡的列框中，选择文件名然后单击删除列。

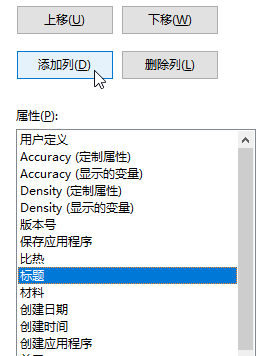

3. 在列选项卡的属性框中，选择切割长度，然后单击添加列。再选择标题然后单击添加列。



4. 使用上移和下移按钮控制列顺序。
5. 单击确定。零件明细表被更新。
6. 放大零件明细表并查看结果。

编辑零件明细表以显示粗切框架长度。

1. 重新打开零件明细表属性对话框并单击选项选项卡。

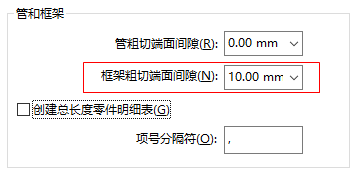

2. 在框架粗切端面间隙框中键入 10。



3. 单击列选项卡。在列框中，单击切割长度。在列标题区中，将标题改为粗切割长度，然后单击确定。



4. 放大零件明细表以观察所做的更改。

编辑零件明细表以显示每个部件类型的总长度。

1. 重新打开零件明细表属性对话框。
2. 单击列选项卡。在列框中，删除粗切割长度和数量列。选择总长度属性，并将其添加为一列。

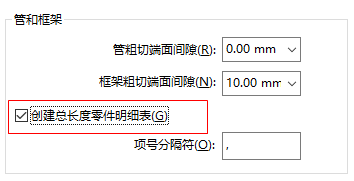

3. 在选项选项卡。勾选创建总长度零件明细表，然后单击确定。



4. 观察零件明细表。

1. 本练习到此结束。退出并将工程图文件另存为 draft01.dft。
