练习：沙地车框架

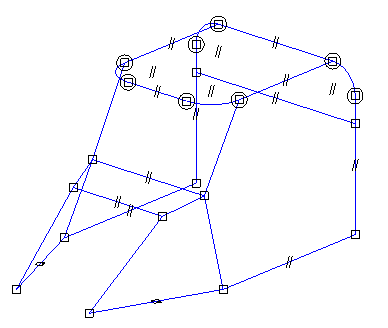

在本练习中，创建一个沙地车框架。已经定义了路径。所有路径均为 3D 线和圆弧。使用倒圆管件部件。倒圆部件横截面的操纵点是中心点。倒圆横截面通常会在初始放置时产生所需结果。不需要对框架进行重定位。
下载练习文件
将框架文件复制到Frames文件夹
- 将 RoundTubing
25x2.par、RoundTubing 30x2.6.par、RoundTubing
38x3.2.par、RoundTubing 51x3.6.par 复制到 Program
Files/NDS/Tiangong 2024/Frames 文件夹。Note:
操作此步骤后，在框架命令条上单击选择横截面部件按钮时上述部件即可用。
打开练习文件
- 打开 dune_buggy.asm。
创建沙地车框架
- 选择框架命令
。 - 在框架选项对话框中单击确定。使用默认的斜接拐角处理。
- 在命令条上，单击选择横截面部件按钮
。 - 在框架对话框中，选择 RoundTubing 25x2.par 部件，然后单击打开。
- 确保选择字段设置为单一，并围绕所有路径拖动选择围栏，然后单击接受按钮。
- 单击完成。
- 在框架选项对话框上，单击取消。
- 按Esc退出框架命令。
观察修剪结果

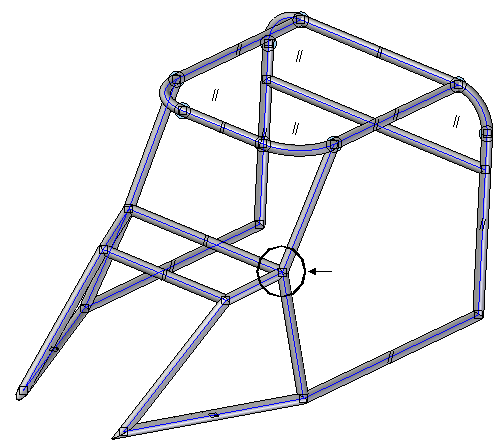

- 放大所示区域。
- 观察修剪结果。四个框架在同一点相接，并且全部按计划修剪完毕。
关闭装配
- 关闭 dune_buggy.asm。
