练习：使用捕捉点编辑框架位置
下载练习文件
打开练习文件
Note:
本练习需要下载拐角处理选项练习的练习文件。如果您还未进行此练习，则下载此练习文件并完成此练习的第 1 步。
- 打开 edit05.asm。
使用手柄点重定位框架
- 在路径查找器上，右键单击
Frame_2，选择编辑
，弹出框架命令条。 - 在框架命令条上，单击编辑横截面步骤，然后单击取消选择
。 - 按 Ctrl +

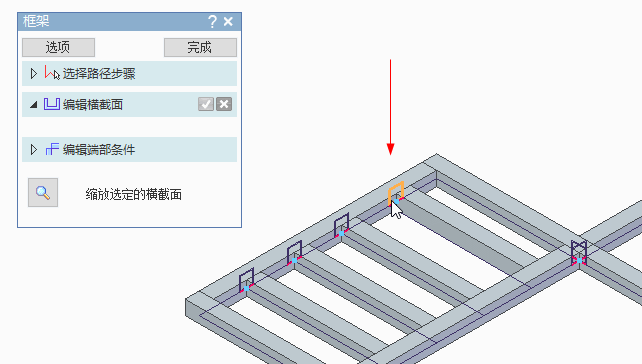

I 调整视图，然后选择下图所示的横截面，并单击接受
按钮。

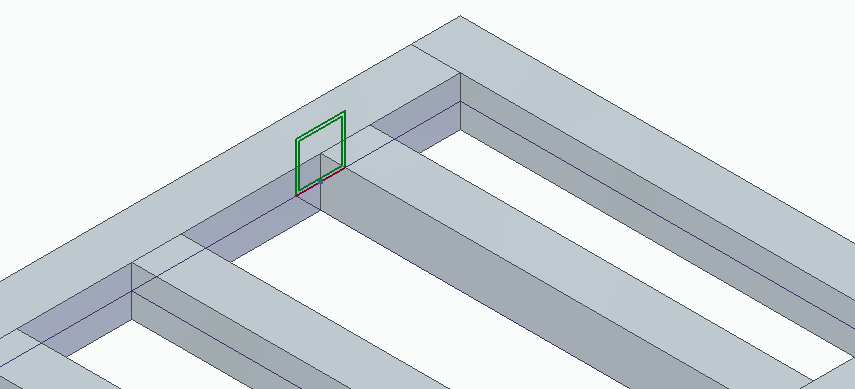

- 单击缩放至选定横截面按钮
，以放大至所示的横截面。
- 在框架命令条上，单击定义操纵点按钮
。 - 在框架命令条上，选择全部关键点
。
- 单击所示的捕捉点。
- 按 Ctrl +
T 切换到顶部视图，此时框架 (1) 已居中位于草图元素上方。
关闭装配
- 单击完成并关闭 edit05.asm。
